Energijsko varčen hladilni sušilnik SECOTEC od 45 do 98 m³/min

SECOTEC TG: Kompakten velikan

Z novo serijo TG podjetje KAESER širi svojo ponudbo energetsko varčnih hladilnih sušilnikov SECOTEC do prostorninskih tokov 98 m³/min v izvedbah z zračnim in vodnim hlajenjem.

Kompaktni velikani so izdelani za veliko industrijo in tudi v najzahtevnejših razmerah skrbijo za stabilno tlačno točko rosišča – pri največji zanesljivosti in najmanjših stroških življenjskega cikla.
Zmogljiv koncept hladilnega sušilnika in serijsko krmiljenje, združljivo z omrežjem, SIGMA CONTROL SMART zagotavljata energetsko varčno obratovanje z majhno obrabo materiala v vseh fazah obremenitve. Inovativno upravljanje z odvodnim zrakom pri zračno hlajeni izvedbi, postavlja nove standarde na področju obratovalne zanesljivosti in stroškovne učinkovitosti.

Prednosti

  • Zvišanje obratovalne zanesljivosti:
    Inovativno upravljanje z odvodnim vročim zrakom hladilnih sušilnikov SECOTEC TG skupaj s radialnim ventilatorjem prispeva k optimalnem hlajenju naprave. To ne odpira le novih možnosti pri načrtovanju in namestitvi, temveč tudi bistveno prispeva k učinkovitem obratovanju, kar je hkrati tudi manj obremenjujoč za materiale.
  • Investicija, usmerjena v prihodnost:
    KAESER s podnebju prijaznim hladilnim sredstvom R-513A ponuja trenutno najboljšo rešitev za zanesljivo oskrbo v prihodnosti. Tako je mogoče uspešno preprečiti visoke stroške servisiranja ali celo zaustavitev.
  • Dodatno zniževanje obratovalnih stroškov:
    Zaradi zmogljivega koncepta hranilnika hladilnega sredstva s SECOPACK LS in popolnoma usklajenimi hladilnimi kompresorji, hladilni sušilniki SECOTEC TG do 98 m³/min zagotavljajo izjemno energetsko varčno krmiljenje pri delni obremenitvi - z izjemno kompaktnimi dimenzijami naprave in minimalnimi izdatki.
Popolna dopolnitev: ločevalnik olja in vode AQUAMAT
Sistem za pripravo kondenzata AQUAMAT

Naš nasvet: Ločevalnik olja in vode AQUAMAT omogoča obdelavo kondenzata pred odvodom v kanalizacijo, ki je cenovno ugodna in v skladu s predpisi.



Podrobnosti izdelka

Inovativno upravljanje z odpadnim zrakom z radialnim ventilatorjem

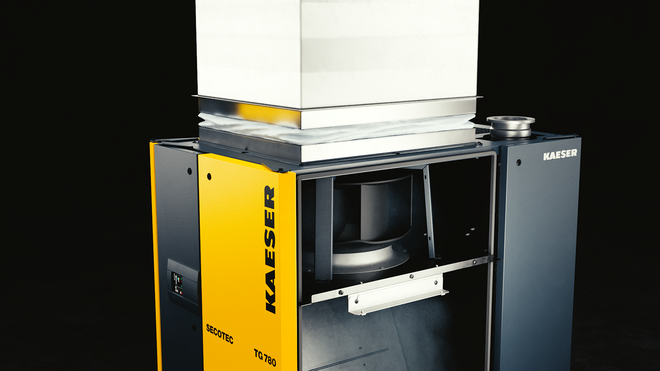

Inovacija pri novem hladilnem sušilniku SECOTEC je radialni ventilator.

Velik prihranek pri prostoru zmanjša stroške za načrtovanje in namestitev. Stabilna tlačna točka rosišča ter energetsko varčno obratovanje z majhno obrabo materialov je posledica optimalnega hlajenja naprave.

Inovacija:

  • Frekvenčno krmiljen radialni ventilator glede na obremenitev odvaja nastalo odpadno toploto hladilnega sušilnika prek pretoka hladilnega zraka.
  • Ker je preostalega pritiska dovolj, radialni ventilator omogoča direktno povezavo značilnih odzračevalnih kanalov na hladilni sušilnik.
  • Posebej učinkovito dimenzioniranje radialnega ventilatorja se izkaže tudi pri izredno nizkih potrebah po moči hladilnega sušilnika SECOTEC TG.
  • Varno je zavarovano pred termičnim kratkim stikom – ki ga povzroči ponovno vsesavanje toplega odvodnega zraka kot hladen zrak.
  • V primerjavi s dosedanjo tehniko prezračevanja z zajemalnikom odvodnega zraka in dodatnim zaščitnim ventilatorjem: Ni potrebno nepotrebno odsesavanje zraka v prostoru. Zniža pretok odvodnega zraka in tako zmanjša tudi potreben prerez kanala. Zaščitni ventilator ni več potreben.
  • Samozadostna regulacija odvodnega zraka in visoko stiskanje preostanka omogočata priključitev na zbirni kanal za kompresorje.

Hladilno sredstvo R-513A za prihodnost
R-513A

Zaradi uporabe manjših količin trajnostnega hladilnega sredstva R-513A zanesljivo napajanje za vzdrževanja ni več potrebno v celotni življenjski dobi hladilnega sušilnika.

Inovacija:

  • Uporaba toplogrednih plinov bo vse strožje regulirana. Uporaba izredno kompaktnih toplotnih izmenjevalnikov, kot sta SECOPACK LS in mikrokanalni kondenzator, bistveno zmanjšuje potrebo po hladilnem sredstvu.
  • Toplogredni potencial hladilnega sredstva R-513A je v primerjavi s trenutnimi snovmi, ki jih najdemo v hladilih sušilnikih, precej nižji.
  • R-513A je enak R-134a. Ni niti strupeno niti gorljivo.

Zmogljiv koncept hladilnega sušilnika

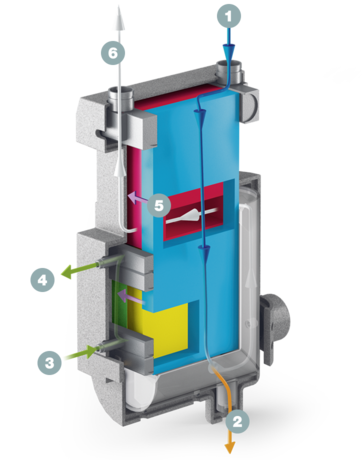

Prerez sistema za izmenjavo toplote SECOPACK
  1. Vhod za stisnjeni zrak
  2. Izhod za kondenzat
  3. Vstop hladilnega sredstva (hladno)
  4. Izstop hladilnega sredstva (toplo)
  5. Prenos toplote
  6. Izhod za stisnjeni zrak

Obratovanje z majhno obrabo materialov, stabilna tlačna točka rosišča in visoka energetska učinkovitost v vseh fazah obremenitve.

Optimizacija:

  • Serija SECOTEC TG združuje sistem toplotnega izmenjevalnika SECOPACK LS s shranjevalnikom latentne toplote z največ tremi vzporedno razporejenimi kompresorji za hladilno sredstvo. Ti se vklapljajo izmenjujoče glede na obremenitev.
  • Hladilni sušilnik je tako razbremenjen je zato lahko izdelan še bolj kompaktno.
  • Zahvaljujoč zmogljivemu hladilnemu sušilniku lahko ustvarite brezstopenjsko in učinkovito prilagajanje moči hlajenja pri delni obremenitvi.
  • Obratovanje z majhno obrabo materialov zaradi omejene pogostnosti vklopa kompresorjev za hladilno sredstvo.
  • Serijsko krmiljenje SIGMA CONTROL SMART določa vrednost za dejansko električno porabo moči.

Minimalni servisni stroški

Minimalni stroški za vzdrževanje, kontrolo in dokumentacijo.

Inovacija:

  • Za razliko od tipičnega aksialnega ventilatorja je radialni ventilator izdelan za celotno življenjsko dobo naprave.
  • Ločevalnik kondenzata naprave SECOPACK LS je brez filtrskega elementa. Zamenjati je potrebno le servisno enoto serijskega odvajalnika kondenzata ECO-DRAIN.
  • Dodatni vzdrževalni deli niso na voljo.
  • Hladilno sredstvo R-513A: Majhne količine polnjenja in nizek toplogredni potencial ustvarjajo stroškovno ugodno podlago za izpolnitev nacionalnih obveznosti za upravljalca. Tako pri SECOTEC TG niso potrebne kontrole tesnjenja z obveznim dokumentiranjem v skladu z evropsko uredbo za F-pline (EU 517/2014). Priporočljivo pa je, da enkrat letno pooblaščeni strokovnjak izvede pregled.

Kompaktna mera

Uspešna regulacija zbiralnika do 98 m³/min na površini samo 1,7 m². To omogoča posebej prilagodljive možnosti načrtovanja in namestitev, ki ne potrebuje veliko prostora.

Inovacija:

  • Kompakten koncept hladilnega sušilnika je osnova za majhne mere enote SECOTEC TG.
  • Mere znašajo le 1025 x 1620 x 2130 mm.
  • Hrbtno stran lahko uporabite kot steno (odmik od stene 200 mm).

Tehnični podatki

Osnovna izvedba

ModelTG 450 TG 520 TG 650
Prostorninski tok m³/min 45 52 65
Izguba tlaka bar 0,14 0,19 0,12
Električna poraba moči pri 50 % Vol. kW 1,55 1,85 2,02
Električna poraba moči pri 100 % Vol. kW 3,28 3,89 4,83
Obratovalni nadtlak bar 3 - 16 3 - 16 3 - 13
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 3 - 60 3 - 60 3 - 60
Teža kg 637 658 704
Mere Š x G x V mm 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127
Priključek stisnjenega zrakaDN100 PN16 DIN DN100 PN16 DIN DN150 PN16 DIN
Priključek odtoka kondenzataG ¼ G ¼ G ¼
Oskrbovanje z električnim tokom400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
Hladilno sredstvoR-513A R-513A R-513A
Teža hladilnega sredstva kot ekvivalent CO2 t 2,7 2,7 4
potencial segrevanja ozračja631 631 631
Teža hladilnega sredstva kg 4,3 4,35 6,4

ModelTG 780 TG 980
Prostorninski tok m³/min 78 98
Izguba tlaka bar 0,17 0,25
Električna poraba moči pri 50 % Vol. kW 2,48 3,61
Električna poraba moči pri 100 % Vol. kW 5,88 9,82
Obratovalni nadtlak bar 3 - 13 3 - 13
Temperatura okolice °C 3 - 50 3 - 50
Vstopna temperatura °C 3 - 60 3 - 60
Teža kg 700 763
Mere Š x G x V mm 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127
Priključek stisnjenega zrakaDN150 PN16 DIN DN150 PN16 DIN
Priključek odtoka kondenzataG ¼ G ¼
Oskrbovanje z električnim tokom400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
Hladilno sredstvoR-513A R-513A
Teža hladilnega sredstva kot ekvivalent CO2 t 3,8 4,98
potencial segrevanja ozračja631 631
Teža hladilnega sredstva kg 6 7,9
