Ciklonski izločevalnik

Vrtinci brez vzdrževanja

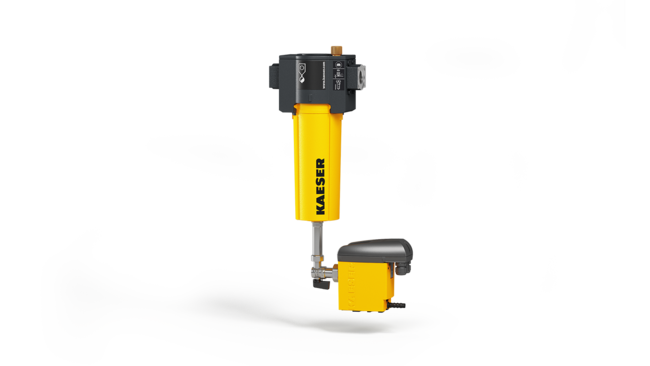

Ciklonski izločevalniki KC Kaeser odstranjujejo kondenzat na izhodu stisnjenega zraka kompresorja. So bistven sestavni del za nemoteno in energijsko varčno delovanje v nadaljevanju linije nameščenih sušilnikov in filtrov. Ciklonski izločevalniki KC so serijsko dobavljeni z varčnim in posebno zanesljivim sistemom za odvajanje kondenzata ECO-DRAIN 31, vključno s tipko TEST in alarmnim kontaktom. Poleg tega jih je mogoče izjemno preprosto kombinirati s filtri serije KAESER FILTER in jih z dodatnimi stenskimi nosilniki pritrditi na steno. Na ta način je namestitev posebno preprosta.

  • Stopnja izločanja do 99 % v razponu prostorninskega toka 0,9 do 14,2 m³/min
  • Zasnovano za obratovalne tlake do 16 barov
  • Z elektronskim sistemom za odvajanje kondenzata ECO-DRAIN 31
  • Opcija s stenskimi nosilci

Po naročilu so na voljo modeli s prostorninskim tokom do 88,5 m³/min, posebne različice izdelkov v izvedbi brez silikona in modeli za obratovalni tlak 45 barov.

Prednosti

  • Vedno učinkovit:
    Zračni tok v ciklonskem izločevalniku KC je podjetje Kaeser optimiralo z najsodobnejšo simulacijo toka in izmerilo v skladu z ISO 12500-4. Rezultat je vrtilni nastavek z do 99-odstotno največjo stopnjo izločevanja, stabilnim širokim območjem zmogljivosti in izgubo tlaka nižjo od 0,1 bara.
  • Robusten in s trajno vrednostjo:
    Naši ciklonski izločevalniki resnično dolgo delujejo, saj so ohišja iz proti morski vodi odpornega aluminija in so dodatno pasivno zaščitena. Priključke za stisnjen zrak k ohišju je mogoče različno izbirati in se tako vedno optimalno prilegajo našim vijačnim kompresorjem.
  • Brez vzdrževanja:
    Ciklonski izločevalniki Kaeser ne potrebujejo vzdrževanja. Odvod kondenzata ECO-DRAIN ima servisno enoto za posebno zanesljivo vzdrževanje.

Popolna dopolnitev: ločevalnik olja in vode AQUAMAT
Sistem za pripravo kondenzata AQUAMAT

Naš nasvet: Ločevalnik olja in vode AQUAMAT omogoča obdelavo kondenzata pred odvodom v kanalizacijo, ki je cenovno ugodna in v skladu s predpisi.



Podrobnosti izdelka

Primer vgradnje v postajo za stisnjen zrak

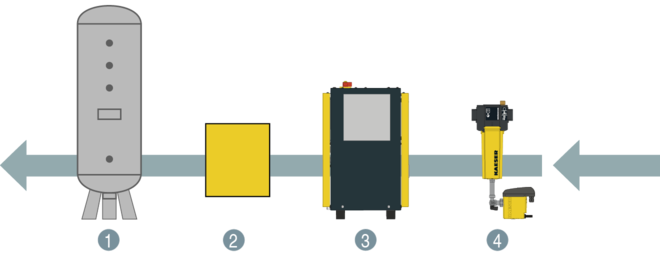

Ciklonski izločevalnik – primer pravilne vgradnje
  1. Tlačna posoda
  2. Filtriranje po meri
  1. Hladilni sušilnik
  2. Ciklonski ločevalnik
Tehnični podatki

Osnovna izvedba

ModelF9KC F26KC F46KC
Prostorninski tok m³/min 0,9 2,6 4,6
Diferenčni tlak novega izdelka bar < 0,1 < 0,1 < 0,1
Stopnja izločevanja 20–100 % vol. % 97 - 99 97 - 99 97 - 99
Obratovalni nadtlak bar 2 - 16 2 - 16 2 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 3 - 66 3 - 66 3 - 66
Priključek stisnjenega zrakaG ⅜, G ½, G ¾ G ¾, G 1 G 1¼, G 1½, G 2
Teža kg 4,1 4 7,8
Mere Š x G x V mm 256 x 223 x 477 256 x 223 x 527 292 x 250 x 549

ModelF83KC F142KC
Prostorninski tok m³/min 8,3 14,2
Diferenčni tlak novega izdelka bar < 0,1 < 0,1
Stopnja izločevanja 20–100 % vol. % 97 - 99 97 - 99
Obratovalni nadtlak bar 2 - 16 2 - 16
Temperatura okolice °C 3 - 50 3 - 50
Vstopna temperatura °C 3 - 66 3 - 66
Priključek stisnjenega zrakaG 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Teža kg 8,5 8,5
Mere Š x G x V mm 292 x 250 x 634 292 x 250 x 634
