Visokotlačni booster kompresor serije CN C in DN C

Visokotlačni booster kompresor za učinkovito oskrbo s stisnjenim zrakom

Ti celoviti sistemi obvladajo svoje delo: Z novo konstrukcijo na skoraj pol manjši površini kot prej, so booster kompresorji serije CN C in DN C urejeni tako zunaj kot znotraj. Nova ureditev komponent ne zagotavlja le optimalnega dovajanja hladilnega zraka, temveč tudi boljši dostop za vzdrževalna dela.

Posodobljeni krmilnik SIGMA CONTROL 2 prav tako nudi različne nove možnosti krmiljenja in nadzora prek številnih vmesnikov, tudi za nadrejeno zvezno krmiljenje – pri dinamičnem krmiljenju.

V različici SFC za serijo DN C se z regulacijo števila vrtljajev prostorninski tok kompresorja prilagaja na porabo glede na potrebe. Tako se porabi samo toliko energije, kot je je dejansko potrebno za oskrbo s stisnjenim zrakom – bolj učinkovito pa že skoraj ne more biti.

Parameter zmogljivosti CN C:

  • 7,5 – 22 kW
  • Predtlak: 3–10 barov
  • Končni tlak: 10–45 barov
  • Prostorninski tok: 0,8 – 8,0 m³/min

Parameter zmogljivosti DN C:

  • 22 – 45 kW
  • Predtlak: 3–10 barov
  • Končni tlak: 10–45 barov
  • Prostorninski tok: 2,26 – 19,60 m³/min

Dodatne možnosti:

Visokotlačni booster kompresor serije DN C je dobavljiv z vodnim ali zračnim hlajenjem. Visokotlačni booster kompresorji serije CN C so serijsko zračni hlajeni. Izberete lahko tudi črpanje dušika oz. zaprto različico brez dostopa zraka (različica za N2).

Možnosti uporabe:

Proizvodnja plastenk iz PET plastike, uporaba obdelanega zraka, proizvodnja dušika, visok tlak za preizkusne postaje (npr. za zavore, hladilnike), preizkusne mize za preverjanje tlaka, preverjanje razpočnega tlaka in preizkusi z impulzi.

Prednosti

  • Varčna izraba prostora:
    Edina kompaktna naprava na svetu je majhna, vendar močna: moč, zanesljivost in energetska učinkovitost ostanejo enake!
  • Nizki stroški inštalacije:
    DN C in CN C sta dobavljena že opremljena za priključitev na električno omrežje. Sisteme je mogoče nastaviti za različne primere uporabe, tudi z vklopljenim samonadzorom.
  • Prihranek pri servisnih stroških:
    zahvaljujoč novi konstrukciji z dostopom od spredaj! To omogoča nova postavitev komponent. Zaradi tega je za vzdrževanje potrebno tudi manj dela, npr. pri menjavi jermena.
Prihranek pri stroških za energijo
Stroški za celotno življenjsko dobo

Izjemno kakovostni elektromotorji Premium-Efficiency se odlikujejo z zelo visokim izkoristkom, zato je njihova poraba električne energije nižja. Nizka delovna temperatura motorjev je še dodatna prednost.



Podrobnosti izdelka

Nov dizajn za boljše upravljanje, večjo učinkovitost in prilagodljivost
Kompaktna naprava z booster kompresorjem serije DN C (hrbtna stran)

  • Daljša vzdržljivost:
    Motor in kompresorski blok sta ločena od stroja. Tako imajo vibracije precej manjši učinek na stikalno omarico, hladilnik, ventilator in vode.
  • Izboljšan dostop za izvajanje vzdrževalnih del:
    Stranski prikaz z nameščenim zračnim hladilnikom – tudi tu je dostop lažji zaradi odstranljivega priključnega polja
  • Izboljšave pri vzdrževalnih delih:
    Menjava jermena, vzdrževanje magnetnega ventila (različica za dušik) ali menjava lovilnika umazanije pri vstopnem ventilu
Primer - zgradba

Primer kompresorske postaje z visokotlačnim booster kompresorjem

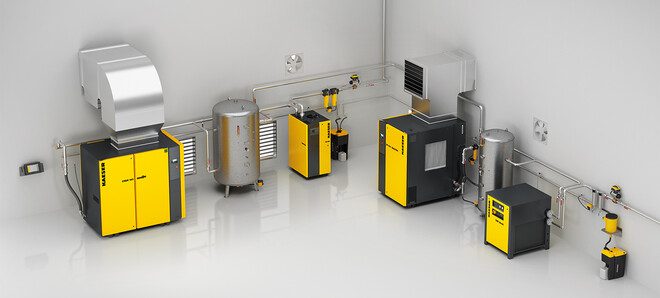

Kompresorska postaja s kompaktno napravo visokotlačnega batnega kompresorja serije DN C družbe Kaeser Kompressoren.
Shema zgradbe visokotlačnega booster kompresorja

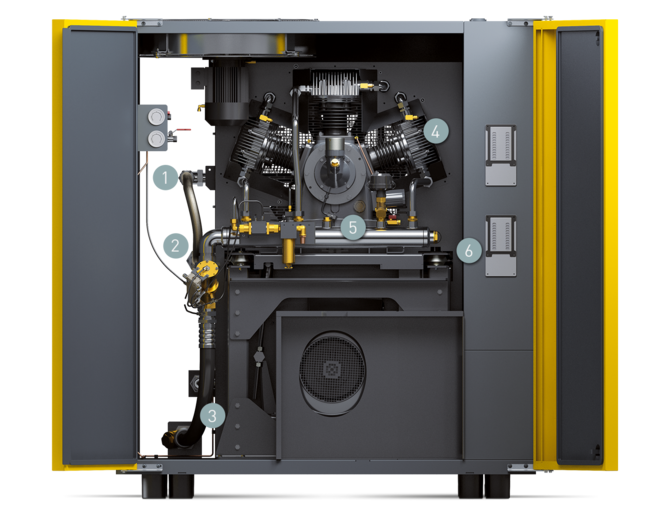

Deli kompaktnih naprav z booster kompresorjem serije DN C (sprednja stran)
  1. Gibljiva cevna napeljava, na strani končnega tlaka
  2. Protipovratni ventil med zbirnim vodom in dodatnim hladilnikom
  3. Gibljiva cevna napeljava, na strani predtlaka
  1. Novonastavljene cilindrske glave
  2. Velik zbirni vod za zmanjšanje pulziranja
  3. Dušilni element
Tehnični podatki CN 22C

Osnovna izvedba

ModelCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
Predtlak bar 5 7,5 7,5
Končni tlak bar 25 25 35
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 2,54 4,17 3,68
Prostorninski tok sesanja m³/min 3,74 5,3 5,3
Gibni prostorninski tok m³/min 0,62 0,62 0,62
Število vrtljajev bloka kompresorja 1/min 1.235 1.235 1.235
Število batov 2 2 2
Nazivna moč motorja kW 22 22 22
Raven zvočnega tlaka dB(A) 75 75 75
Priključek stisnjenega zraka na strani predtlakaG 1 G 1 G 1
Priključek stisnjenega zraka na strani končnega tlakaG 1 G 1 G 1
Mere Š x G x V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Teža kg 920 920 920

ModelCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
Predtlak bar 10 10 10
Končni tlak bar 25 35 45
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 5,79 5,31 4,83
Prostorninski tok sesanja m³/min 6,86 6,86 6,86
Gibni prostorninski tok m³/min 0,62 0,62 0,62
Število vrtljajev bloka kompresorja 1/min 1.235 1.235 1.235
Število batov 2 2 2
Nazivna moč motorja kW 22 22 22
Raven zvočnega tlaka dB(A) 75 75 75
Priključek stisnjenega zraka na strani predtlakaG 1 G 1 G 1
Priključek stisnjenega zraka na strani končnega tlakaG 1 G 1 G 1
Mere Š x G x V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Teža kg 920 920 920

Tehnični podatki CN 15C

Osnovna izvedba

ModelCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
Predtlak bar 5 7,5 7,5
Končni tlak bar 25 25 35
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 2,54 4,17 3,04
Prostorninski tok sesanja m³/min 3,74 5,3 4,23
Gibni prostorninski tok m³/min 0,62 0,62 0,5
Število vrtljajev bloka kompresorja 1/min 1.235 1.235 985
Število batov 2 2 2
Nazivna moč motorja kW 15 15 15
Raven zvočnega tlaka dB(A) 74 74 74
Priključek stisnjenega zraka na strani predtlakaG 1 G 1 G 1
Priključek stisnjenega zraka na strani končnega tlakaG 1 G 1 G 1
Mere Š x G x V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Teža kg 920 920 920

ModelCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
Predtlak bar 10 10 10
Končni tlak bar 25 35 45
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 5,79 4,36 3,63
Prostorninski tok sesanja m³/min 6,86 5,47 4,94
Gibni prostorninski tok m³/min 0,62 0,5 0,45
Število vrtljajev bloka kompresorja 1/min 1.235 985 890
Število batov 2 2 2
Nazivna moč motorja kW 15 15 15
Raven zvočnega tlaka dB(A) 74 74 74
Priključek stisnjenega zraka na strani predtlakaG 1 G 1 G 1
Priključek stisnjenega zraka na strani končnega tlakaG 1 G 1 G 1
Mere Š x G x V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Teža kg 920 920 920

Tehnični podatki CN 11C

Osnovna izvedba

ModelCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
Predtlak bar 5 7,5 7,5
Končni tlak bar 25 25 35
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 2,09 3,41 2,47
Prostorninski tok sesanja m³/min 2,99 4,23 3,41
Gibni prostorninski tok m³/min 0,5 0,5 0,4
Število vrtljajev bloka kompresorja 1/min 985 985 795
Število batov 2 2 2
Nazivna moč motorja kW 11 11 11
Raven zvočnega tlaka dB(A) 73 73 73
Priključek stisnjenega zraka na strani predtlakaG 1 G 1 G 1
Priključek stisnjenega zraka na strani končnega tlakaG 1 G 1 G 1
Mere Š x G x V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Teža kg 920 920 920

ModelCN 11C 10/25 bar CN 11C 10/35 bar
Predtlak bar 10 10
Končni tlak bar 25 35
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 4,73 3,29
Prostorninski tok sesanja m³/min 5,47 4,16
Gibni prostorninski tok m³/min 0,5 0,38
Število vrtljajev bloka kompresorja 1/min 985 750
Število batov 2 2
Nazivna moč motorja kW 11 11
Raven zvočnega tlaka dB(A) 73 73
Priključek stisnjenega zraka na strani predtlakaG 1 G 1
Priključek stisnjenega zraka na strani končnega tlakaG 1 G 1
Mere Š x G x V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Teža kg 920 920

Tehnični podatki CN 7C

Osnovna izvedba

ModelCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
Predtlak bar 5 7,5 7,5
Končni tlak bar 25 25 35
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 1,26 2 1,62
Prostorninski tok sesanja m³/min 1,72 2,44 2,18
Gibni prostorninski tok m³/min 0,29 0,29 0,26
Število vrtljajev bloka kompresorja 1/min 1.250 1.250 1.120
Število batov 2 2 2
Nazivna moč motorja kW 7,5 7,5 7,5
Raven zvočnega tlaka dB(A) 71 71 71
Priključek stisnjenega zraka na strani predtlakaG 1 G 1 G 1
Priključek stisnjenega zraka na strani končnega tlakaG 1 G 1 G 1
Mere Š x G x V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Teža kg 790 790 790

ModelCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
Predtlak bar 10 10 10
Končni tlak bar 25 35 45
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 2,74 2,05 1,75
Prostorninski tok sesanja m³/min 3,15 2,52 2,27
Gibni prostorninski tok m³/min 0,29 0,23 0,21
Število vrtljajev bloka kompresorja 1/min 1.250 1.000 900
Število batov 2 2 2
Nazivna moč motorja kW 7,5 7,5 7,5
Raven zvočnega tlaka dB(A) 71 71 71
Priključek stisnjenega zraka na strani predtlakaG 1 G 1 G 1
Priključek stisnjenega zraka na strani končnega tlakaG 1 G 1 G 1
Mere Š x G x V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Teža kg 790 790 790

Tehnični podatki DN 30C

Osnovna izvedba

ModelDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
Predtlak bar 5 7,5 7,5
Končni tlak bar 25 25 35
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 6,11 8,92 7,02
Prostorninski tok sesanja m³/min 7,85 10,68 9,07
Gibni prostorninski tok m³/min 1,31 1,26 1,06
Število vrtljajev bloka kompresorja 1/min 1.139 1.095 929
Število batov 3 3 3
Nazivna moč motorja kW 30 30 30
Raven zvočnega tlaka dB(A) 78 78 78
Priključek stisnjenega zraka na strani predtlakaG 2 G 2 G 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½ G 1½ G 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Teža kg 1.470 1.470 1.470

ModelDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
Predtlak bar 10 10 13
Končni tlak bar 25 45 20
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 11,35 6,98 16,74
Prostorninski tok sesanja m³/min 13,05 9,06 18,29
Gibni prostorninski tok m³/min 1,19 0,82 1,31
Število vrtljajev bloka kompresorja 1/min 1.034 1.034 1.139
Število batov 3 3 3
Nazivna moč motorja kW 30 30 30
Raven zvočnega tlaka dB(A) 78 78 78
Priključek stisnjenega zraka na strani predtlakaG 2 G 2 G 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½ G 1½ G 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Teža kg 1.470 1.470 1.470

ModelDN 30C 13/45 bar
Predtlak bar 13
Končni tlak bar 45
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 9,53
Prostorninski tok sesanja m³/min 11,53
Gibni prostorninski tok m³/min 0,82
Število vrtljajev bloka kompresorja 1/min 1.034
Število batov 3
Nazivna moč motorja kW 30
Raven zvočnega tlaka dB(A) 78
Priključek stisnjenega zraka na strani predtlakaG 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960
Teža kg 1.470

Tehnični podatki DN 22C

Osnovna izvedba

ModelDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
Predtlak bar 5 7,5 7,5
Končni tlak bar 25 25 30
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 4,75 6,91 6,16
Prostorninski tok sesanja m³/min 6,29 8,31 7,72
Gibni prostorninski tok m³/min 1,05 0,98 0,91
Število vrtljajev bloka kompresorja 1/min 1.315 1.227 1.139
Število batov 3 3 3
Nazivna moč motorja kW 22 22 22
Raven zvočnega tlaka dB(A) 78 78 78
Priključek stisnjenega zraka na strani predtlakaG 2 G 2 G 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½ G 1½ G 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Teža kg 1.370 1.370 1.370

ModelDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
Predtlak bar 7,5 10 10
Končni tlak bar 35 25 40
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 5,32 9,09 5,99
Prostorninski tok sesanja m³/min 7,01 10,37 7,68
Gibni prostorninski tok m³/min 0,82 0,94 0,7
Število vrtljajev bloka kompresorja 1/min 1.034 1.183 876
Število batov 3 3 3
Nazivna moč motorja kW 22 22 22
Raven zvočnega tlaka dB(A) 78 78 78
Priključek stisnjenega zraka na strani predtlakaG 2 G 2 G 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½ G 1½ G 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Teža kg 1.370 1.370 1.370

ModelDN 22C 13/20 bar DN 22C 13/30 bar
Predtlak bar 13 13
Končni tlak bar 20 30
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 13,19 10,27
Prostorninski tok sesanja m³/min 14,18 11,53
Gibni prostorninski tok m³/min 1,01 0,82
Število vrtljajev bloka kompresorja 1/min 1.271 1.034
Število batov 3 3
Nazivna moč motorja kW 22 22
Raven zvočnega tlaka dB(A) 78 78
Priključek stisnjenega zraka na strani predtlakaG 2 G 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½ G 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Teža kg 1.370 1.370

Tehnični podatki DN 37C

Osnovna izvedba

ModelDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
Predtlak bar 5 7,5 10
Končni tlak bar 20 30 25
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 7,36 9,39 12,98
Prostorninski tok sesanja m³/min 9,06 11,54 14,93
Gibni prostorninski tok m³/min 1,51 1,36 1,36
Število vrtljajev bloka kompresorja 1/min 1.315 1.183 1.183
Število batov 3 3 3
Nazivna moč motorja kW 37 37 37
Raven zvočnega tlaka dB(A) 78 78 78
Priključek stisnjenega zraka na strani predtlakaG 2 G 2 G 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½ G 1½ G 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Teža kg 1.500 1.500 1.500

ModelDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
Predtlak bar 10 13 13
Končni tlak bar 40 20 35
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 9,96 18,59 13,57
Prostorninski tok sesanja m³/min 12,38 20,41 15,76
Gibni prostorninski tok m³/min 1,12 1,46 1,12
Število vrtljajev bloka kompresorja 1/min 981 1.271 981
Število batov 3 3 3
Nazivna moč motorja kW 37 37 37
Raven zvočnega tlaka dB(A) 78 78 78
Priključek stisnjenega zraka na strani predtlakaG 2 G 2 G 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½ G 1½ G 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Teža kg 1.500 1.500 1.500

Tehnični podatki DN 45C

Osnovna izvedba

ModelDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
Predtlak bar 7,5 7,5 10
Končni tlak bar 25 30 25
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 10,74 9,75 14,41
Prostorninski tok sesanja m³/min 12,83 11,97 16,6
Gibni prostorninski tok m³/min 1,51 1,41 1,51
Število vrtljajev bloka kompresorja 1/min 1.315 1.227 1.315
Število batov 3 3 3
Nazivna moč motorja kW 45 45 45
Raven zvočnega tlaka dB(A) 78 78 78
Priključek stisnjenega zraka na strani predtlakaG 2 G 2 G 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½ G 1½ G 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Teža kg 1.410 1.510 1.510

ModelDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
Predtlak bar 10 13 13
Končni tlak bar 35 20 45
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 12,9 19,21 13,77
Prostorninski tok sesanja m³/min 15,49 21,12 16,61
Gibni prostorninski tok m³/min 1,41 1,51 1,19
Število vrtljajev bloka kompresorja 1/min 1.227 1.315 1.034
Število batov 3 3 3
Nazivna moč motorja kW 45 45 45
Raven zvočnega tlaka dB(A) 78 78 78
Priključek stisnjenega zraka na strani predtlakaG 2 G 2 G 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½ G 1½ G 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Teža kg 1.510 1.510 1.510

Tehnični podatki DN 45C SFC

Osnovna izvedba

ModelDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
Predtlak bar 7,5 7,5 10
Končni tlak bar 25 30 25
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 10,74 9,75 14,41
Prostorninski tok sesanja m³/min 12,83 11,97 16,6
Gibni prostorninski tok m³/min 1,51 1,41 1,51
Število vrtljajev bloka kompresorja 1/min 1.315 1.227 1.315
Število batov 3 3 3
Nazivna moč motorja kW 45 45 45
Raven zvočnega tlaka dB(A) 78 78 78
Priključek stisnjenega zraka na strani predtlakaG 2 G 2 G 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½ G 1½ G 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Teža kg 1.510 1.510 1.510

ModelDN 45C SFC 10/35 bar
Predtlak bar 10
Končni tlak bar 35
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 12,9
Prostorninski tok sesanja m³/min 15,49
Gibni prostorninski tok m³/min 1,41
Število vrtljajev bloka kompresorja 1/min 1.227
Število batov 3
Nazivna moč motorja kW 45
Raven zvočnega tlaka dB(A) 78
Priključek stisnjenega zraka na strani predtlakaG 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960
Teža kg 1.510

Tehnični podatki DN 37C S SFC

Osnovna izvedba

ModelDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
Predtlak bar 7,5 7,5 10
Končni tlak bar 25 30 25
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 6,66 6,42 9,09
Prostorninski tok sesanja m³/min 8,02 8,02 10,37
Gibni prostorninski tok m³/min 0,94 0,94 0,94
Število vrtljajev bloka kompresorja 1/min 1.183 1.183 1.183
Število batov 3 3 3
Nazivna moč motorja kW 37 37 37
Raven zvočnega tlaka dB(A) 78 78 78
Priključek stisnjenega zraka na strani predtlakaG 2 G 2 G 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½ G 1½ G 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Teža kg 1.500 1.500 1.500

ModelDN 37C S SFC 10/40 bar
Predtlak bar 10
Končni tlak bar 40
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 8,02
Prostorninski tok sesanja m³/min 9,98
Gibni prostorninski tok m³/min 0,91
Število vrtljajev bloka kompresorja 1/min 1.139
Število batov 3
Nazivna moč motorja kW 37
Raven zvočnega tlaka dB(A) 78
Priključek stisnjenega zraka na strani predtlakaG 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960
Teža kg 1.500

Tehnični podatki DN 37C L SFC

Osnovna izvedba

ModelDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
Predtlak bar 5 7,5 10
Končni tlak bar 20 30 25
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 7,36 9,39 12,98
Prostorninski tok sesanja m³/min 9,06 11,54 14,93
Gibni prostorninski tok m³/min 1,51 1,36 1,36
Število vrtljajev bloka kompresorja 1/min 1.315 1.183 1.183
Število batov 3 3 3
Nazivna moč motorja kW 37 37 37
Raven zvočnega tlaka dB(A) 78 78 78
Priključek stisnjenega zraka na strani predtlakaG 2 G 2 G 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½ G 1½ G 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Teža kg 1.500 1.500 1.500

ModelDN 37C L SFC 10/30 bar
Predtlak bar 10
Končni tlak bar 30
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 12,21
Prostorninski tok sesanja m³/min 14,38
Gibni prostorninski tok m³/min 1,31
Število vrtljajev bloka kompresorja 1/min 1.139
Število batov 3
Nazivna moč motorja kW 37
Raven zvočnega tlaka dB(A) 78
Priključek stisnjenega zraka na strani predtlakaG 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960
Teža kg 1.500

Tehnični podatki DN 30C S SFC

Osnovna izvedba

ModelDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
Predtlak bar 5 7,5 7,5
Končni tlak bar 25 25 35
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 4,07 6,4 5,93
Prostorninski tok sesanja m³/min 5,45 7,72 7,72
Gibni prostorninski tok m³/min 0,91 0,91 0,91
Število vrtljajev bloka kompresorja 1/min 1.139 1.139 1.139
Število batov 3 3 3
Nazivna moč motorja kW 30 30 30
Raven zvočnega tlaka dB(A) 78 78 78
Priključek stisnjenega zraka na strani predtlakaG 2 G 2 G 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½ G 1½ G 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Teža kg 1.470 1.470 1.470

ModelDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
Predtlak bar 10 10 10
Končni tlak bar 25 35 40
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 8,75 8,26 8,02
Prostorninski tok sesanja m³/min 9,98 9,98 9,98
Gibni prostorninski tok m³/min 0,91 0,91 0,91
Število vrtljajev bloka kompresorja 1/min 1.139 1.139 1.139
Število batov 3 3 3
Nazivna moč motorja kW 30 30 30
Raven zvočnega tlaka dB(A) 78 78 78
Priključek stisnjenega zraka na strani predtlakaG 2 G 2 G 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½ G 1½ G 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Teža kg 1.470 1.470 1.470

Tehnični podatki DN 30C L SFC

Osnovna izvedba

ModelDN 30C L SFC 5/25 bar
Predtlak bar 5
Končni tlak bar 25
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 6,11
Prostorninski tok sesanja m³/min 7,85
Gibni prostorninski tok m³/min 1,31
Število vrtljajev bloka kompresorja 1/min 1.139
Število batov 3
Nazivna moč motorja kW 30
Raven zvočnega tlaka dB(A) 78
Priključek stisnjenega zraka na strani predtlakaG 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960
Teža kg 1.470

Tehnični podatki DN 22C SFC

Osnovna izvedba

ModelDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
Predtlak bar 5 7,5 7,5
Končni tlak bar 25 25 30
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 4,75 6,91 6,16
Prostorninski tok sesanja m³/min 6,29 8,31 7,72
Gibni prostorninski tok m³/min 1,05 0,98 0,91
Število vrtljajev bloka kompresorja 1/min 1.315 1.227 1.139
Število batov 3 3 3
Nazivna moč motorja kW 22 22 22
Raven zvočnega tlaka dB(A) 78 78 78
Priključek stisnjenega zraka na strani predtlakaG 2 G 2 G 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½ G 1½ G 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Teža kg 1.370 1.370 1.370

ModelDN 22C SFC 10/25 bar
Predtlak bar 10
Končni tlak bar 25
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 9,09
Prostorninski tok sesanja m³/min 10,37
Gibni prostorninski tok m³/min 0,94
Število vrtljajev bloka kompresorja 1/min 1.183
Število batov 3
Nazivna moč motorja kW 22
Raven zvočnega tlaka dB(A) 78
Priključek stisnjenega zraka na strani predtlakaG 2
Priključek stisnjenega zraka na strani končnega tlakaG 1½
Mere Š x G x V mm 1.280 x 1.830 x 1.960
Teža kg 1.370
