Brez oljni vijačni kompresorji CSG z vodnim hlajenjem


Kompaktni mojstri varčevanja z energijo

Zaradi robustnih, vendar prefinjenih podrobnih rešitev pri pogonu in hlajenju dosegamo absolutno nizke vrednosti glede porabe moči.
Če uporabljate tudi Kaeserjev sistem za ponovno pridobivanje odpadne toplote, poleg tega privarčujete še večji del stroškov ogrevanja. Z veseljem vam svetujemo!
Naši vodno hlajeni brez oljni vijačni kompresorji imajo veliko prednost tudi v nizkih prostorih za kompresorje, predvsem zaradi kompaktne zgradbe in posledično majhnega izpušnega kanala.

  • Prostorninski tok od 3,3 do 50,8 m³/min
  • Na voljo tudi kot model za največje obremenitve z regulacijo števila vrtljajev s frekvenčnim pretvornikom (različice modela SFC)
  • Tudi z vgrajenim rotacijskim sušilnikom i.HOC (serija DSG-2)

Prednosti

  • Zelo nizka izstopna temperatura stisnjenega zraka:
    Splet cevi obeh izmenjevalnikov toplote zrak/voda je sestavljen iz kakovostnih valjanih cevi iz CuNi10Fe z aluminijevim zvezdastim profilom za optimalen prenos toplote.
  • Manjši stroški zaradi ponovnega pridobivanja odpadne toplote:
    Zaradi Kaeserjevega sistema ponovnega pridobivanja odpadne toplote je mogoče reciklirati do 96 % odpadne toplote kompresorja, kar zadostuje na primer za ogrevanje vode do približno 90 °C!
  • Izjemno prijazno za vzdrževanje:
    Izmenjevalnika toplote zrak/voda 1. in 2. kompresorske stopnje sta nameščena v dveh ločenih ohišjih, do obeh pa omogočajo optimalen dostop velika servisna vrata.
Dobičkonosno zaradi nizkih stroškov življenjskega cikla
Stroški za celotno življenjsko dobo

Optimalno svetovanje, tehnološka prednost v raziskavah in proizvodnji ter globalna servisna organizacija, ki vas varuje pred izpadi.



Podrobnosti o vodno hlajenih brez oljnih vijačnih kompresorjih

Oprema

Kompletna naprava

  • Pripravljen na obratovanje
  • Popolnoma samodejno
  • Zvočno izolirano
  • Izolirano proti vibracijam
  • Servisiranju prijazna zgradba
  • Možnost uporabe pri temperaturi okolice do +45 °C

Blok kompresorja

  • Dvostopenjski brez oljni vijačni kompresor z vgrajenim preciznim gonilom, skladnim s standardom AGMA Q13/DIN; razred 5
  • Druga stopnja z rotorji iz nerjavnega jekla in hlajenjem plašča
  • Rotorji s trajno prevleko
  • Vgrajena posoda za olje z odzračevanjem preko mikrofiltra
  • Blažilnik tresljajev/udarcev brez vlaken po obeh stopnjah

Pogonski motor

Logotip pogonskega motorja Super Premium Efficiency IE4
  • Izdelek z mednarodnim simbolom za kakovost SIEMENS
  • Motorja Premium in Super Premium Efficiency
  • Neprekinjen nadzor temperature navitja motorja
  • Razred zaščite IP 55

Hlajenje

  • Ločena cevna toplotna izmenjevalnika iz prevlečenega jeklenega plašča in cevi iz CuNi10Fe
  • Bakreno spajkan ploščni toplotni izmenjevalnik kot hladilnik olja gonila

Električne komponente

  • Razred zaščite stikalne omarice IP 54
  • Prezračevanje stikalne omarice
  • Samodejna zvezda-trikot varovalna kombinacija
  • Krmilni transformator

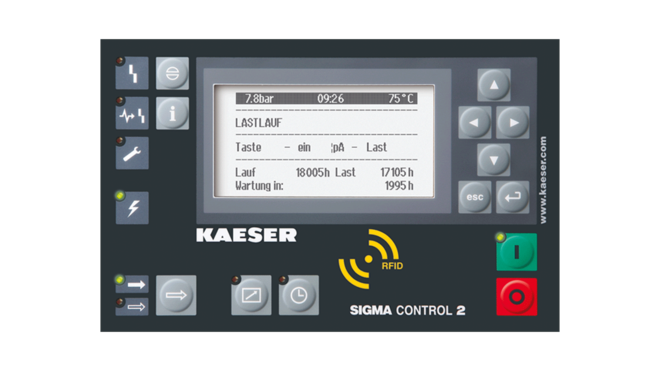

SIGMA CONTROL 2

Krmilnik kompresorja SIGMA CONTROL 2
  • Zaslon z razumljivim besedilom
  • Izbira 30 jezikov
  • Piktogramski zaslon na dotik
  • Lučka LED v barvah semaforja za prikaz stanja delovanja
  • povsem samodejni nadzor in regulacija
  • Krmiljenje Dual, Quadro, Vario in krmiljenje pretoka je mogoče izbrati serijsko
  • Vmesniki: Ethernet
  • Izbirni komunikacijski moduli za Profibus DP; Modbus, Profinet in DeviceNet
  • reža za SD-pomnilniško kartico za shranjevanje podatkov in izvedbo posodobitve
  • RFID-čitalnik
  • spletni strežnik
Podrobnosti o iznajdljivih rešitvah

Hidravlični sesalni ventil

Hidravlični sesalni ventil

Hidravlično voden sesalni ventil Kaeserjevih brez oljnih vijačnih kompresorjev ni občutljiv na umazanijo in kondenzat. Ta ventil je obratovalno zanesljivejši in prijaznejši za vzdrževanje od pnevmatskih ventilov.

Blažilnik tresljajev/udarcev brez vlaken

Brezstopenjski blažilnik tresljajev

Novo razvit blažilnik tresljajev/udarcev blaži neželene tresljaje učinkovito, v širokopasovnem območju in z najnižjo možno izgubo tlaka. Njegova zasnova brez vlaken preprečuje onesnaženje stisnjenega zraka.

Zanesljivo odzračevanje posode z oljem

Zanesljivo odzračevanje posode z oljem

Mikrofilter na odprtini za odzračevanje posode z oljem na gonilu preprečuje vsesavanje zraka z oljnimi kapljicami, kar je pomembna podrobnost za trajno vzdrževanje kakovosti stisnjenega zraka.

Izjemno zmogljiv ločevalnik kondenzata

Izjemno zmogljiv ločevalnik kondenzata

Novo razvit izločevalnik kondenzata, zaradi svoje zasnove z optimiranimi pretočnimi lastnostmi, zanesljivo izloča nastali kondenzat za zračnimi hladilniki. Hkrati je njegova izguba tlaka minimalna.

Možnosti

Podnožje stroja za pritrditev z vijaki

  • Podnožje stroja, ki ga je mogoče z vijaki pritrditi na podlago

Pridobivanje odpadne toplote

  • Integriran sistem za ponovno pridobivanje odpadne toplote iz vzporedno vezanega cevnega toplotnega izmenjevalnika, toplotnega izmenjevalnika (voda/voda), črpalke, raztezne posode in regulacijskega ventila za vodo

Priključek za vroči zrak

  • Neposredno izkoriščanje vročega stisnjenega zraka za na primer adsorpcijske sušilnike z regeneracijo v toplem stanju ali kot vroč procesni zrak
  • Pri nekaterih modelih je mogoče želeno temperaturo vročega zraka regulirati z mejnimi vrednostmi.
Ogromni prihranki s ponovnim pridobivanjem odpadne toplote

Udobna izraba odpadne toplote kompresorja

Z vgrajenim modulom ponovnega pridobivanja odpadne toplote je mogoče odpadno toploto kompresorja izrabiti za ogrevanje prostorov ali procesov s toplim zrakom, s tem pa tudi ogrevanje industrijske ali procesne vode, do 90 °C. Amortizacijska vrednost je tako dosežena prej kot v enem letu.

Topla voda do +90 °C

Segrevanje vode do +90 °C pri ponovnem pridobivanju odpadne toplote

Ponovno pridobljena odpadna toplota se lahko uporabi za različne namene. Ponovno pridobivanje odpadne toplote glede na potrebe zagotavlja toplo vodo do 90 °C.

Vsa dejstva podpirajo uporabo odpadne toplote

Najvišja stopnja ponovnega pridobivanja odpadne toplote pri vijačnih kompresorjih.

Kompresor pretvori vso dovedeno električno pogonsko energijo v toplotno energijo. Celo do 96 odstotkov te energije je na voljo za ponovno pridobivanje odpadne toplote.

Največja možna razpoložljivost kljub ponovnemu pridobivanju odpadne toplote

Največja možna vsestranskost z možnostjo vgradnje dodatnega notranjega krogotoka vode.

Kadar se vzdrževalna dela na vodnem sistemu ponovnega pridobivanja odpadne toplote opravljajo zunaj kompresorja, opcijski celovit notranji krogotok vode (s črpalko, raztezno posodo, varnostnim ventilom itd.) zagotavlja zanesljivo delovanje kompresorja.

Varno ponovno pridobivanje odpadne toplote glede na potrebe

Kompresorji z vgrajenim modulom za ponovno pridobivanje odpadne toplote so za zaščito opremljeni z dodatnim vodnim krogotokom (pomožni vodni krogotok). Ločevanje v glavnem in dodatnem vodnem sistemu zagotavlja zanesljivo in varno oskrbo s stisnjenim zrakom pri optimalnem ponovnem pridobivanju odpadne toplote, omogoča pa tudi prilagodljivost vključevanja hlajenja olja in plašča v načrtovanje ponovnega pridobivanja odpadne toplote glede na potrebo po toploti.

Tehnični podatki CSG-2 W

Osnovna izvedba

ModelCSG 55-2 W CSG 70-2 W CSG 90-2 W
Obratovalni nadtlak bar 6 8 4 6 8 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 5,63 5,57 9,05 7,92 6,82 10,67 9,78 8,97 7,83
najv. nadtlak bar 8 4 6 8 4 6 8 10
Nazivna moč motorja kW 37 45 55
Mere
Š x G x V mm 		2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 64 64 65
Teža kg 2.270 2.310 2.375

ModelCSG 120-2 W CSG 130-2 W
Obratovalni nadtlak bar 4 6 8 10 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 13,01 13,07 12,15 10,58 13,07 13,03 13
najv. nadtlak bar 6 8 10 8 10
Nazivna moč motorja kW 75 90
Mere
Š x G x V mm 		2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 66 68
Teža kg 2.515 2.640

T-izvedba

ModelCSG 55-2 T W CSG 70-2 T W CSG 90-2 T W
Obratovalni nadtlak bar 6 8 4 6 8 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 5,63 5,57 9,05 7,92 6,82 10,67 9,78 8,97 7,83
najv. nadtlak bar 8 4 6 8 4 6 8 10
Nazivna moč motorja kW 37 45 55
tlačno rosišče °C 3 3 3
Hladilni sušilnikABT 130 ABT 130 ABT 130
Mere
Š x G x V mm 		2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 64 64 65
Teža kg 2.520 2.560 2.625

ModelCSG 120-2 T W CSG 130-2 T W
Obratovalni nadtlak bar 8 10 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 12,15 10,58 13,03 13
najv. nadtlak bar 8 10 8 10
Nazivna moč motorja kW 75 90
tlačno rosišče °C 3 3
Hladilni sušilnikABT 130 ABT 130
Mere
Š x G x V mm 		2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 66 68
Teža kg 2.765 2.890

SFC-izvedba

ModelCSG 70-2 SFC W CSG 90-2 SFC W CSG 120-2 SFC W
Obratovalni nadtlak bar 4 6 8 10 4 6 8 10 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 3,03 - 9,08 3,03 - 8,03 3,03 - 6,98 3,71 - 6 3,49 - 10,98 3,62 - 9,9 3,84 - 8,7 3,96 - 7,67 4,2 - 13,75 4,18 - 12,74 4,21 - 11,69 4,23 - 10,63
najv. nadtlak bar 10 6 10 10
Nazivna moč motorja kW 55 55 75
Mere
Š x G x V mm 		2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 64 65 66
Teža kg 2.360 2.360 2.400

ModelCSG 130-2 SFC W
Obratovalni nadtlak bar 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 4,4 - 13,65 4,33 - 13,61 4,26 - 13,57 4,2 - 13,08
najv. nadtlak bar 10
Nazivna moč motorja kW 90
Mere
Š x G x V mm 		2.490 x 1.660 x 1.965
Priključek stisnjenega zrakaDN65 PN16 DIN
Raven zvočnega tlaka dB(A) 68
Teža kg 2.480

T-SFC-izvedba

ModelCSG 70-2 T SFC W CSG 90-2 T SFC W CSG 120-2 T SFC W
Obratovalni nadtlak bar 4 6 8 10 4 6 8 10 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 3,03 - 9,08 3,03 - 8,03 3,03 - 6,98 3,71 - 6 3,49 - 10,98 3,62 - 9,9 3,84 - 8,7 3,96 - 7,67 4,21 - 11,69 4,23 - 10,63
najv. nadtlak bar 10 6 10 10
Nazivna moč motorja kW 55 55 75
tlačno rosišče °C 3 3 3
Hladilni sušilnikABT 130 ABT 130 ABT 130
Mere
Š x G x V mm 		2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 64 65 66
Teža kg 2.610 2.610 2.650

ModelCSG 130-2 T SFC W
Obratovalni nadtlak bar 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 4,26 - 13,57 4,2 - 13,08
najv. nadtlak bar 10
Nazivna moč motorja kW 90
tlačno rosišče °C 3
Hladilni sušilnikABT 130
Mere
Š x G x V mm 		2.840 x 1.660 x 1.965
Priključek stisnjenega zrakaDN65 PN16 DIN
Raven zvočnega tlaka dB(A) 68
Teža kg 2.730

RD-izvedba

ModelCSG 55-2 i.HOC W CSG 70-2 i.HOC W CSG 90-2 i.HOC W
Obratovalni nadtlak bar 6 8 6 8 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 5,63 5,57 7,92 6,82 9,78 8,97 7,83
najv. nadtlak bar 8 6 8 6 8 10
Nazivna moč motorja kW 37 45 55
tlačno rosišče °C -27 -33 -25 -32 -23 -31 -35
Mere
Š x G x V mm 		3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 64 64 65
Teža kg 2.985 3.025 3.090

ModelCSG 120-2 i.HOC W CSG 130-2 i.HOC W
Obratovalni nadtlak bar 6 8 10 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 13,07 12,15 10,58 13,07 13,03 13
najv. nadtlak bar 6 8 10 8 10
Nazivna moč motorja kW 75 90
tlačno rosišče °C -20 -29 -34 -19 -28 -33
Mere
Š x G x V mm 		3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 66 68
Teža kg 3.230 3.355

RD-SFC-izvedba

ModelCSG 70-2 i.HOC SFC W CSG 90-2 i.HOC SFC W CSG 120-2 i.HOC SFC W
Obratovalni nadtlak bar 6 8 10 6 8 10 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 3,03 - 8,03 3,03 - 6,98 3,71 - 6 3,62 - 9,9 3,84 - 8,7 3,96 - 7,67 4,18 - 12,74 4,21 - 11,69 4,23 - 10,63
najv. nadtlak bar 10 6 10 10
Nazivna moč motorja kW 55 55 75
tlačno rosišče °C -28 -32 -36 -23 -31 -35 -21 -29 -34
Mere
Š x G x V mm 		3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 64 65 66
Teža kg 3.080 3.080 3.120

ModelCSG 130-2 i.HOC SFC W
Obratovalni nadtlak bar 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 4,33 - 13,61 4,26 - 13,57 4,2 - 13,08
najv. nadtlak bar 10
Nazivna moč motorja kW 90
tlačno rosišče °C -24 -29 -33
Mere
Š x G x V mm 		3.140 x 1.660 x 1.965
Priključek stisnjenega zrakaDN65 PN16 DIN
Raven zvočnega tlaka dB(A) 68
Teža kg 3.200

Prigrajen hlad. sušilnik

ModelABT 130
Poraba moči kW 1,38
tlačno rosišče °C 3
Hladilno sredstvoR-513A
potencial segrevanja ozračja631
Količina hladilnega sredstva kg 1,5
Teža hladilnega sredstva kot ekvivalent CO2 t 0,9
Hermetično zaprt hladilni krogotok-

Tehnični podatki DSG-2 W

Osnovna izvedba

ModelDSG 140-2 W DSG 180-2 W DSG 220-2 W
Obratovalni nadtlak bar 8 10 4 6 8 10 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
najv. nadtlak bar 8 10 4 6 8 10 4 6 8 10
Nazivna moč motorja kW 90 110 132
Mere
Š x G x V mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Priključek stisnjenega zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Raven zvočnega tlaka dB(A) 69 70 71
Teža kg 3.100 3.250 3.350

ModelDSG 260-2 W DSG 290-2 W
Obratovalni nadtlak bar 4 6 8 10 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
najv. nadtlak bar 4 8 10 8 10
Nazivna moč motorja kW 160 200
Mere
Š x G x V mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Priključek stisnjenega zrakaDN80 PN16 DIN DN80 PN16 DIN
Raven zvočnega tlaka dB(A) 74 75
Teža kg 3.500 3.700

SFC-izvedba

ModelDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Obratovalni nadtlak bar 4 6 8 10 4 6 8 10 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
najv. nadtlak bar 6 10 8,5 10 7 10
Nazivna moč motorja kW 110 132 160
Mere
Š x G x V mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Priključek stisnjenega zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Raven zvočnega tlaka dB(A) 71 72 75
Teža kg 3.850 3.950 4.100

ModelDSG 290-2 SFC W
Obratovalni nadtlak bar 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
najv. nadtlak bar 8,5 10
Nazivna moč motorja kW 200
Mere
Š x G x V mm 		3.435 x 1.750 x 2.060
Priključek stisnjenega zrakaDN80 PN16 DIN
Raven zvočnega tlaka dB(A) 76
Teža kg 4.300

RD-izvedba

ModelDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Obratovalni nadtlak bar 8 10 6 8 10 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
najv. nadtlak bar 8 10 6 8 10 6 8 10
Nazivna moč motorja kW 90 110 132
tlačno rosišče °C -32 -36 -24 -33 -36 -24 -33 -36
Mere
Š x G x V mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Priključek stisnjenega zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Raven zvočnega tlaka dB(A) 69 70 71
Teža kg 4.200 4.350 4.450

ModelDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Obratovalni nadtlak bar 6 8 10 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 26,1 26 22,9 28,55 28,5 26
najv. nadtlak bar 8 10 8 10
Nazivna moč motorja kW 160 200
tlačno rosišče °C -25 -33 -36 -24 -33 -36
Mere
Š x G x V mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Priključek stisnjenega zrakaDN80 PN16 DIN DN80 PN16 DIN
Raven zvočnega tlaka dB(A) 74 75
Teža kg 4.600 4.800

RD-SFC-izvedba

ModelDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Obratovalni nadtlak bar 6 8 10 6 8 10 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
najv. nadtlak bar 6 10 8,5 10 7 10
Nazivna moč motorja kW 110 132 160
tlačno rosišče °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Mere
Š x G x V mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Priključek stisnjenega zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Raven zvočnega tlaka dB(A) 71 72 75
Teža kg 4.950 5.050 5.200

ModelDSG 290-2 i.HOC SFC W
Obratovalni nadtlak bar 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
najv. nadtlak bar 8,5 10
Nazivna moč motorja kW 200
tlačno rosišče °C -25 -33 -36
Mere
Š x G x V mm 		4.270 x 1.750 x 2.060
Priključek stisnjenega zrakaDN80 PN16 DIN
Raven zvočnega tlaka dB(A) 76
Teža kg 5.400

Tehnični podatki FSG-2 W

Osnovna izvedba

ModelFSG 300-2 W FSG 350-2 W FSG 420-2 W
Obratovalni nadtlak bar 4 6 8 4 6 8 10 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
najv. nadtlak bar 4 8 4 6 8 10 4 6 8 10
Nazivna moč motorja kW 160 200 250
Mere
Š x G x V mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Priključek stisnjenega zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Raven zvočnega tlaka dB(A) 74 75 75
Teža kg 5.250 5.450 5.650

ModelFSG 450-2 W FSG 500-2 W FSG 520-2 W
Obratovalni nadtlak bar 6 8 10 8 10 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 50,1 45,6 41,9 50 45,6 50
najv. nadtlak bar 6 8 10 8 10 10
Nazivna moč motorja kW 315 315 355
Mere
Š x G x V mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Priključek stisnjenega zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Raven zvočnega tlaka dB(A) 75 76 77
Teža kg 5.950 5.950 6.550

SFC-izvedba

ModelFSG 420-2 SFC W FSG 500-2 SFC W FSG 520-2 SFC W
Obratovalni nadtlak bar 4 6 8 10 4 6 8 10 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 12,95 - 48,53 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 15,48 - 50,77 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 15,48 - 50,77 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
najv. nadtlak bar 10 10 10
Nazivna moč motorja kW 250 315 355
Mere
Š x G x V mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Priključek stisnjenega zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Raven zvočnega tlaka dB(A) 76 77 78
Teža kg 6.250 6.700 7.300

RD-izvedba

ModelFSG 300-2 i.HOC W FSG 350-2 i.HOC W FSG 420-2 i.HOC W
Obratovalni nadtlak bar 6 8 6 8 10 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
najv. nadtlak bar 8 6 8 10 6 8 10
Nazivna moč motorja kW 160 200 250
tlačno rosišče °C -22 -30 -22 -31 -35 -22 -31 -35
Mere
Š x G x V mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Priključek stisnjenega zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Raven zvočnega tlaka dB(A) 74 75 75
Teža kg 6.400 6.600 6.800

ModelFSG 450-2 i.HOC W FSG 500-2 i.HOC W FSG 520-2 i.HOC W
Obratovalni nadtlak bar 6 8 10 8 10 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 50,1 45,6 41,9 50 45,6 50
najv. nadtlak bar 6 8 10 8 10 10
Nazivna moč motorja kW 315 315 355
tlačno rosišče °C -22 -31 -35 -31 -35 -35
Mere
Š x G x V mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Priključek stisnjenega zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Raven zvočnega tlaka dB(A) 75 76 77
Teža kg 7.100 7.100 7.700

RD-SFC-izvedba

ModelFSG 420-2 i.HOC SFC W FSG 500-2 i.HOC SFC W FSG 520-2 i.HOC SFC W
Obratovalni nadtlak bar 6 8 10 6 8 10 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
najv. nadtlak bar 10 10 10
Nazivna moč motorja kW 250 315 355
tlačno rosišče °C -25 -31 -35 -23 -30 -35 -23 -30 -35
Mere
Š x G x V mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Priključek stisnjenega zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Raven zvočnega tlaka dB(A) 76 77 78
Teža kg 7.400 7.850 8.450

Stisnjen zrak kakovosti „izdelano v Nemčiji“. Mlekarna Ammerland se širi s pomočjo ponovnega pridobivanja odpadne toplote podjetja KAESER.
Mlekarna Ammerland:

stisnjen zrak za "mlečno cesto".

Suho tekoči kompresor KAESER in hladilni sušilnik v mlekarni skrbita za krmilni stisnjen zrak transportnih trakov. Ukrepi za ponovno pridobivanje odpadne toplote pomenijo prihranek denarja.

Referenčni projekt mlekarne Ammerland
Natisni stran
