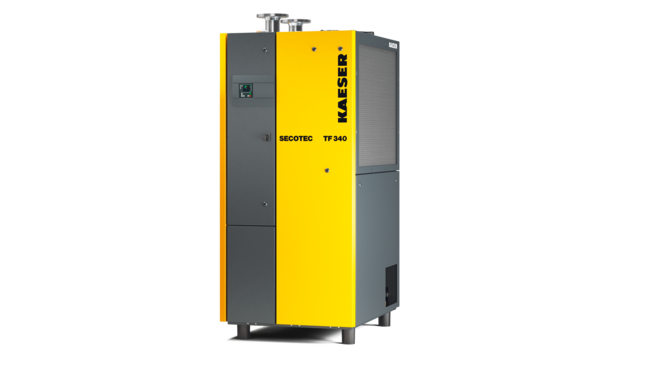

Energijsko varčen hladilni sušilnik SECOTEC od 10,5 do 34 m³/min

Kompaktni energijsko varčni hladilni sušilniki z ohranjevalnikom latentne toplote

SECOTEC – v tem primeru seriji TE in TF (*) – že od nekdaj sinonim za vrhunsko industrijsko kakovost hladilnih sušilnikov Kaeser za stabilna tlačna rosišča pri največji mogoči zanesljivosti in za zelo nizke povprečne stroške v celotni življenjski dobi.

Z inovativnim sistemom shranjevanja latentne toplote, sistemom SECOPACK LS in krmilnikom SIGMA CONTROL SMART pa zdaj nova generacija postavlja še višja merila v smislu energetske učinkovitosti, potrebe po prostoru in prijaznosti za uporabnika.

  • Posebno dolga življenjska doba zaradi cevi, odpornih na korozijo, in toplotnega izmenjevalnika iz aluminija (kondenzator in SECOPACK LS)
  • Z izbirnim komunikacijskim modulom Modbus TCP za povezavo z omrežjem SIGMA NETWORK

Prednosti

  • Varčevanje z energijo:
    Hladilni sušilniki serij TE in TF potrebujejo manj kot 97 W električne moči za m³/min stisnjenega zraka (ISO 7183 A1). Pri delni obremenitvi je zahvaljujoč energetsko varčni regulaciji presežek hladilnega učinka mogoče prehodno uskladiščiti in ga nato uporabiti za sušenje zraka brez porabe električne energije. Sistem za izmenjavo toplote SECOPACK LS s hitrim odzivom vedno zagotavlja stabilna tlačna rosišča.
  • Intuitivno upravljanje:
    Elektronski krmilni sistem SIGMA CONTROL SMART omogoča preprosto in intuitivno upravljanje. Pomnilnik sporočil, števec obratovalnih ur za posamezne komponente in časovnik za vzdrževalna dela omogočajo učinkovito kontrolo in analizo podatkov o obratovanju. Brezpotencialni kontakti in izbirni komunikacijski modul Modbus TCP, služijo za enostavno povezovanje z nadrejenim strojnim krmilnikom, npr. SIGMA AIR MANAGER 4.0.
  • Kompakten in optimiran:
    Shranjevalno območje inovativnega sistema za izmenjavo toplote SECOPACK LS je napolnjeno z materialom, ki spreminja agregatno stanje. Njegova za 98 % večja specifična toplota omogoča, da je količina materiala pri enakem učinku bistveno manjša. Zmogljivost shranjevanja poleg stabilnosti tlačnega rosišča torej pomeni tudi bistveno manjšo porabo prostora. Optimirane poti za prehajanje zraka zmanjšajo padec tlaka in s tem pripomorejo k večji energetski učinkovitosti sušilnikov SECOTEC.

* Ta serija hladilnik sušilnikov vsebuje fluoriran toplogredni plin. Hladilno sredstvo vseh modelov za leto 2019 je spremenjeno iz R-134a (toplogredni potencial 1430) na R-513A (toplogredni potencial 631). Z veseljem vam odgovorimo na vprašanja napredka te spremembe.



Podrobnosti izdelka

Zmanjšanje stroškov za celotno življenjsko dobo!
KAESER upravljanje stroškov za celotno življenjsko dobo izdelka

Zaradi prekinitvene regulacije in visoke gostote nova generacija hladilnih sušilnikov serije SECOTEC potrebuje manj kot 97 W na m³/min stisnjenega zraka, ki se suši (ISO 7183 A1), in to skoraj neodvisno od izkoriščenosti.

Presežek hladilnega učinka se ne izgubi kot pri običajnih sušilnikih, ampak se uporabi za hlajenje toplotnega zbiralnika. Ko je ta ohlajen, zagotavlja hlajenje za sušenje stisnjenega zraka. Električna energija za to ni potrebna.

Nova konstrukcija se odlikuje z resnično minimalnimi zahtevami po vzdrževanju, servisiranje je preprosto in hitro.


Želite izvedeti več o tem, kako Kaeser znižuje stroške za celotno življenjsko dobo izdelka?

SECOTEC – varčevanje z energijo v vseh položajih

Obremenitev hladilnega sušilnika ni odvisna samo od višine prostorninskega toka stisnjenega zraka za sušenje (siva površina), ampak še bolj od količine vode v vhodnem stisnjenem zraku. Ta količina narašča z naraščanjem temperature. Hladilni sušilniki so zato še posebno obremenjeni (rumena krivulja) pri visokih temperaturah okolice, na primer poleti.

Z zimskimi temperaturami (turkizna krivulja) se zniža tudi delovna obremenitev hladilnih sušilnikov. Za doseganje stabilnega tlačnega rosišča pri vseh teh nihanjih je treba hladilne sušilnike vedno nastaviti za največjo obremenitev, doseženo med obratovanjem, z zadostno dodatno rezervo.

Glede na razpon prostorninskega toka in temperature hladilni sušilniki stalno obratujejo v območju obremenitve med 0 in 100 %. Regulacija zbiralnika SECOTEC zagotavlja izkoriščanje energije v skladu s potrebami za celotno območje obremenitve, zato so rezultat visoki prihranki.

Varčevanje z energijo
Najvišji možen prihranek pri energiji z regulacijo zbiralnika
Najvišji možen prihranek energije zaradi regulacije zbiralnika s hladilnimi sušilniki SECOTEC

Izkoriščenost sušilnih hladilnikov stalno niha med 0 in 100 %. Drugače kot običajna regulacija delne obremenitve se regulacija zbiralnika SECOTEC natančno prilagaja porabi električne moči v vseh fazah obremenitve.

Hladilni sušilniki SECOTEC v primerjavi s hladilnimi sušilniki z regulacijo obvoda vročih plinov pri povprečni izkoriščenosti v višini 40 % privarčujejo skoraj 60 % stroškov električne energije.

Zbiralnik hladilnega sredstva sušilnikov SECOTEC ostane v primerjavi z običajnimi postopki vedno hladen. Na ta način se stisnjeni zrak učinkovito suši tudi v fazah zagona. Kakovostna izolacija zbiralnika tudi takrat omogoča najnižjo možno porabo energije. Sušenje stisnjenega zraka s hladilnimi sušilniki SECOTEC je poleg tega izjemno energetsko učinkovito, način delovanja pa je zaradi velike kapacitete zbiralnika tudi zelo zmeren.

Najučinkovitejše sušenje v zmernem načinu delovanja
Najučinkovitejše sušenje s haldilnimi sušilniki SECOTEC ob zmernem načinu delovanja.

Sušilni hladilniki SECOTEC v vseh fazah obremenitve učinkovito dosegajo zelo stabilna tlačna rosišča. Posušen stisnjeni zrak se lahko ohladi do +3 °C (dosegljivo tlačno rosišče) brez kondenziranja vlage iz zraka. Tudi pri višjih temperaturah okolice sta omrežje in porabniki stisnjenega zraka optimalno zaščitena.

Običajni hladilni sušilniki s preklopnimi načini delovanja in brez dodatnega zbiralnika hladilnega sredstva za shranjevanje hladu izkoriščajo material izmenjevalnika toplote. Hladilne kompresorje in motorje ventilatorjev teh sušilnikov je bilo treba zato bistveno večkrat vklopiti in izklopiti, da se je zagotovil razmeroma konstanten potreben hladilni učinek. Za zmanjšanje pogostnosti preklopov in obrabe se hladilni krog pogosto znova vzpostavi šele pri bistveno višjih tlačnih rosiščih. Posledična nihanja tlačnih rosišč poslabšajo rezultat sušenja. To pomeni tveganje, saj se korozija lahko pojavi že pri relativni vlagi stisnjenega zraka, višji od 40 %, in ne šele pri nabiranju kondenzata.

Hladilni sušilniki SECOTEC pa zaradi velike kapacitete zbiralnika hladilnega sredstva delujejo zelo prijazno do materialov. Ko je zbiralnik napolnjen, sta lahko hladilni kompresor in motor ventilatorja izklopljena bistveno bolj dolgo, ne da bi to vplivalo na stabilnost tlačnega rosišča.

Oprema

Hladilni krogotok

Hladilni krogotok, ki ga sestavljajo

  • Kompresor Scroll
  • Mikrokanalni kondenzator iz aluminija z ventilatorjem
  • Varnostni nadzor tlaka
  • Hladilni zbiralnik
  • Sušilnik filtra
  • Termostatični ekspanzijski ventil
  • Sistem za izmenjavo toplote iz aluminija SECOPACK LS
  • Merilni pretvornik za temperaturo in tlak

SECOPACK LS

  • Izmenjevalnik toplote zrak/zrak in zrak/hladilno sredstvo v stolpni obliki iz aluminija
  • Integrirano shranjevalno območje z medijem, ki spreminja agregatno stanje
  • Izločevalnik kondenzata
  • Toplotna izolacija

SIGMA CONTROL SMART

SIGMA CONTROL SMART: elektronski krmilnik z barvnim zaslonom

  • elektronski krmilnik z barvnim zaslonom
  • Menijsko vodenje neodvisno od jezika
  • Prikaz trenda tlačnega rosišča
  • Shema R in I s prikazom trenutnih obratovalnih podatkov in sporočil
  • Pomnilnik sporočil
  • Števec obratovalnih ur
  • Časovnik za vzdrževalna dela

Kontakti brez potenciala

  • Sporočili o obratovanju "Motnja" in "Kompresor hladilnega sredstva deluje"
  • Opozorili "Vzdrževanje/opozorilo“ in "Visoko tlačno rosišče“
  • Števec obratovalnih ur
  • Časovnik za vzdrževalna dela

Odvod kondenzata

  • Elektronski sistem za odvajanje kondenzata ECO-DRAIN 31 Vario s krogelnim ventilom v odvodu kondenzata, vključno z izolacijo hladnih površin

Ohišje

  • Prašno barvano ohišje
  • Snemljivo vtično polje za preprost električni priklop
  • Učinkovito čiščenje kondenzatorja
  • Snemljivo stransko vtično polje kot osrednji dostop do notranjosti
  • Noge stroja

Priključki

  • Tlačne cevi, odporne na korozijo
  • Dvovijačnik za priključitev zunanjega voda kondenzata
  • Napeljava omrežnega priključnega kabla na hrbtni steni (izrezi pločevine na pokrovu naprave za alternativni priklop z zgornje strani)

Elektrika

  • Električna oprema in preverjanje v skladu s standardom EN 60204-1 "Varnost strojev"
  • Razred zaščite stikalne omarice IP 54

Možnosti in dodatna oprema

  • Hladilni sušilnik za temperaturo okolice do 50 °C
  • Hladilni sušilnik z vodnim hlajenjem (serija TF)
  • Priključki stisnjenega zraka na levi strani (serija TF)
  • Komplet cevi za nadomestitev TF 173, 203, 251 (predhodno tovarniško nameščeno) (serija TF)
  • Navojne noge stroja
  • Integrirani transformator s primarno napetostjo od 200 V do 440 V
  • Integrirani transformator s primarno napetostjo 500 V/3-fazni/50 Hz in 575 V/3-fazni/60 Hz
  • Izvedba brez silikonov (standard družbe VW 3.10.7)
  • Komunikacijski modul Modbus TCP

SECOTEC – združljivo z Industrie 4.0!
Prikaz opozorila v shemi pretoka na enoti SIGMA AIR MANAGER 4.0

Z izbirnim komunikacijskim modulom Modbus TCP se lahko sušilni hladilniki SECOTEC povežejo v omrežje SIGMA NETWORK. Vsi pomembnejši delovni parametri in sporočila so tako na voljo v realnem času.

To omogoča celovit sistemski nadzor celotne kompresorske postaje in ustvarja osnovo za preventivna vzdrževanja glede na potrebe.
Posledica: Največja razpoložljivost pri minimalnih stroških.

SIGMA AIR MANAGER 4.0 poleg tega nudi celovit pregled nad bistvenimi delovnimi parametri hladilnega sušilnika. Opozorila in alarmi so v shemi pretoka kompresorske postaje prikazane z barvno lestvico. S klikom na znak sušilnika odprete prikaz pomembnih delovnih parametrov in sporočil v jasnem besedilu.

SECOPACK LS – sestavni del učinkovitosti
Prerez sistema za izmenjavo toplote SECOPACK
  1. Vhod za stisnjeni zrak
  2. Izhod za kondenzat
  3. Vstop hladilnega sredstva (hladno)
  4. Izstop hladilnega sredstva (toplo)
  5. Prenos toplote
  6. Izhod za stisnjeni zrak

Hladilni sušilniki serij TE in TF so opremljeni z inovativnim sistemom za izmenjavo toplote SECOPACK LS. Zbiralnik latentne toplote je napolnjen z materialom, ki spreminja agregatno stanje. Stisnjeni zrak segreva material, dokler se ne stali (praznjenje zbiralnika). Pri tem sprejema latentno toploto, ki se sprošča pri taljenju. Ta je bistveno višja od toplote, ki jo lahko sprejme glede na svojo normalno specifično toplotno kapaciteto (brez spremembe agregatnega stanja). Zbiralnik latentne toplote v sušilniku serij TE in TF ima tako bistveno večjo gostoto in pri isti kapaciteti privarčuje 98 % zbirnega materiala običajnih zbiralnikov toplote.

Rezultat: visoka kapaciteta zbiralnika za stabilna tlačna rosišča in način delovanja, ki je prijazen materialu, z bistveno manjšimi potrebami po prostoru.

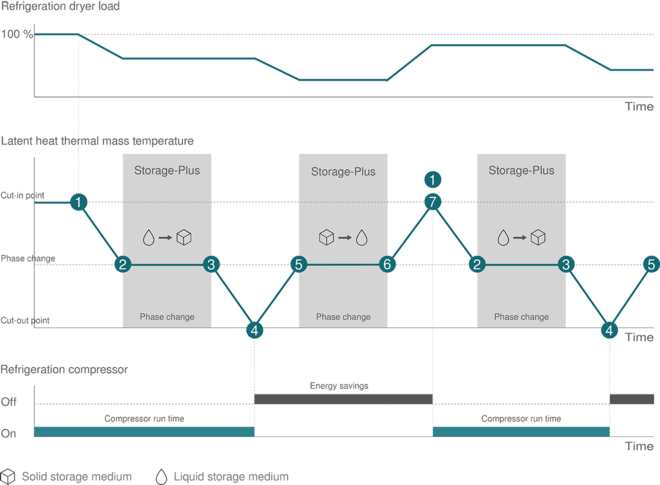

Inovativna regulacija delne obremenitve s tehnologijo Speicher-Plus in spreminjanjem agregatnega stanja
SECOTEC: Inovativna regulacija s tehnologijo Shranjevanje-Plus in fazni menjavi
  1. Kompresor pripravlja hladno hladilno sredstvo za sušenje stisnjenega zraka in hlajenje zbiralnika.
  2. Zbirni medij se pri konstantni temperaturi strdi in pri tem veliko količino toplote odvede prek hladilnega sredstva.
  3. Hladilno sredstvo ohlaja zbirni medij do točke izklopa.
  4. Hladilni kompresor se izklopi.
  1. Zbirni medij zagotavlja hlajenje za sušenje stisnjenega zraka in se segreva.
  2. Zbirni medij se pri konstantni temperaturi tali in pri tem nase veže veliko količino toplote iz vlažnega stisnjenega zraka.
  3. Zbirni medij se segreva do točke izklopa kompresorja.

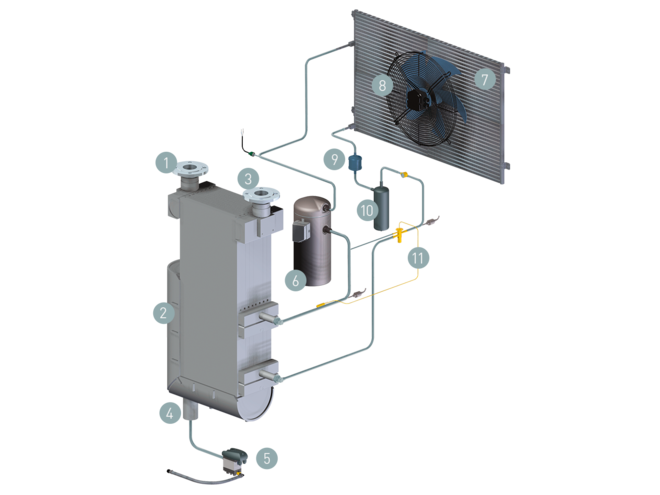

Zgradba in funkcija
Shema zgradbe energijsko varčnih hladilnih sušilnikov SECOTEC TF
  1. Vhod za stisnjeni zrak
  2. Sistem za izmenjavo toplote SECOPACK LS
  3. Izhod za stisnjeni zrak
  4. Izhod za kondenzat
  5. Sistem za odvajanje kondenzata ECO-DRAIN
  6. Kompresor hladilnega sredstva
  1. Mikrokanalni kondenzator
  2. Ventilator
  3. Sušilnik filtra
  4. Akumulator hladilnega sredstva
  5. Ekspanzijski ventil
Tehnični podatki TE

Osnovna izvedba

ModelTE 102 TE 122 TE 142
Prostorninski tok m³/min 10,5 11,6 13,3
Izguba tlaka bar 0,1 0,12 0,11
Električna poraba moči pri 50 % Vol. kW 0,82 0,87 1,09
Električna poraba moči pri 100 % Vol. kW 1,79 1,9 2,18
Obratovalni nadtlak bar 3 - 16 3 - 16 3 - 16
Temperatura okolice °C 3 - 45 3 - 45 3 - 45
Vstopna temperatura °C 3 - 60 3 - 60 3 - 60
Teža kg 263 264 283
Mere Š x G x V mm 712 x 982 x 1.612 712 x 982 x 1.612 712 x 982 x 1.612
Priključek stisnjenega zrakaG 2 G 2 G 2
Priključek odtoka kondenzataG ¼ G ¼ G ¼
Oskrbovanje z električnim tokom380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
Hladilno sredstvoR-513A R-513A R-513A
Teža hladilnega sredstva kot ekvivalent CO2 t 0,95 0,98 1,01
potencial segrevanja ozračja631 631 631
Teža hladilnega sredstva kg 1,5 1,55 1,6

Tehnični podatki TF

Osnovna izvedba

ModelTF 174 TF 230 TF 280
Prostorninski tok m³/min 14,7 19 25,2
Izguba tlaka bar 0,1 0,11 0,15
Električna poraba moči pri 50 % Vol. kW 1,23 1,66 2,04
Električna poraba moči pri 100 % Vol. kW 2,29 3,21 3,89
Obratovalni nadtlak bar 3 - 16 3 - 16 3 - 16
Temperatura okolice °C 3 - 45 3 - 45 3 - 45
Vstopna temperatura °C 3 - 60 3 - 60 3 - 60
Teža kg 404 422 448
Mere Š x G x V mm 835 x 1.230 x 2.000 835 x 1.230 x 2.000 835 x 1.230 x 2.000
Priključek stisnjenega zrakaDN65 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Priključek odtoka kondenzataG ¼ G ¼ G ¼
Oskrbovanje z električnim tokom380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
Hladilno sredstvoR-134a R-134a R-134a
Teža hladilnega sredstva kot ekvivalent CO2 t 3,15 2,86 3,72
potencial segrevanja ozračja1.430 1.430 1.430
Teža hladilnega sredstva kg 2,2 2 2,6

ModelTF 340
Prostorninski tok m³/min 30
Izguba tlaka bar 0,13
Električna poraba moči pri 50 % Vol. kW 2,26
Električna poraba moči pri 100 % Vol. kW 4,44
Obratovalni nadtlak bar 3 - 16
Temperatura okolice °C 3 - 45
Vstopna temperatura °C 3 - 60
Teža kg 478
Mere Š x G x V mm 835 x 1.230 x 2.000
Priključek stisnjenega zrakaDN80 PN16 DIN
Priključek odtoka kondenzataG ¼
Oskrbovanje z električnim tokom380 V / 3 / 60 Hz
Hladilno sredstvoR-134a
Teža hladilnega sredstva kot ekvivalent CO2 t 3,72
potencial segrevanja ozračja1.430
Teža hladilnega sredstva kg 2,6
