Brez oljni vijačni kompresorji z vgrajenim sušilnikom stisnjenega zraka


i.HOC – neverjetno učinkovito sušenje stisnjenega zraka

Patentirani Kaeserjev rotacijski sušilnik i.HOC 100-odstotno izkorišča kompresijsko toploto! S to regeneracijo s celotnim volumenskim pretokom zagotavlja zanesljivo nizka tlačna rosišča pri temperaturi okolice do 45 °C – in to popolnoma brez električnega segrevanja ali dodatnega hlajenja regeneracijskega zraka!

  • Vgrajen v zračno ali vodno hlajene naprave
  • Nazivna moč naprav od 37 kW do 355 kW
  • Količina prečrpavanja naprav od 4,2 m³/min do 51 m³/min
  • Integriran krmilnik kompresorja SIGMA CONTROL 2 (različice modela SFC)

Prednosti

  • Tlačna rosišča pod lediščem tudi pri visokih temperaturah:
    Rotacijski sušilnik i.HOC zaradi svojega izjemnega potenciala regeneracije tudi pri visokih temperaturah hladilnega sredstva zagotavlja tlačna rosišča pod lediščem.
  • Stabilnost tlačnih rosišč pri spremenljivih prostorninskih tokih:
    Tlačno rosišče ostane stabilno tudi pri nižji obremenitvi kompresorja – popolnoma brez kompenzatorja delne obremenitve.
  • Učinkovito sušenje in ponovno pridobivanje odpadne toplote:
    Rotacijski sušilnik i.HOC kot hladilnik regeneracijskega zraka uporablja izmenjevalnik toplote 2. stopnje, ki je optimiran za ponovno pridobivanje odpadne toplote.

Prednosti regeneracije s celotnim volumenskim pretokom

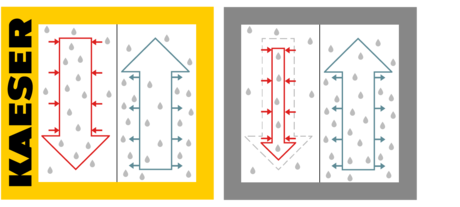

i.HOC s sistemom regeneracije s celotnim volumenskim pretokom KAESER
□ regeneracija s celotnim volumenskim pretokom □ regeneracija z delnim volumenskim pretokom
↓ Območje regeneracije: Vroč zrak odvzame vlago iz sušilnega sredstva.
↑ Območje sušenja: Iz mrzlega zraka se vlaga izloča v sušilno sredstvo.

i.HOC (Integrated Heat of Compression Dryer) za sušenje izkorišča 100 % toplote, ki nastaja med stiskanjem na drugi stopnji kompresorja (regeneracija s celotnim volumenskim pretokom). Ta toplota, ki je tako in tako odpadna, je na voljo tako rekoč brezplačno.

  • Brez porabe dodatne energije za postopek sušenja
  • Višji potencial regeneracije kot pri sušilnikih z regeneracijo z delnim volumenskim pretokom
  • Brezhibno delovanje tudi pri nižji obremenitvi kompresorja

Prednosti regeneracije s celotnim volumenskim pretokom se pokažejo predvsem z dvigovanjem temperature hladilnega sredstva. Rotacijski sušilniki KAESER dosegajo izjemne rezultate sušenja, tudi brez dodatnega električnega ogrevanja regeneracijskega zraka.



Podrobnosti o brez oljnih vijačnih kompresorjih z vgrajenim sistemom i.HOC ali hladilnimi sušilniki

Vdelan hladilni sušilnik

Energetsko varčno sušenje

Vgrajen ter več kot primerno dimenzioniran aluminijasti izmenjevalnik toplote skrbi za padec tlaka, manjši od 0,1 bara. Varčni hladilni kompresor Scroll pomaga pri dodatnem varčevanju energije med sušenjem stisnjenega zraka.

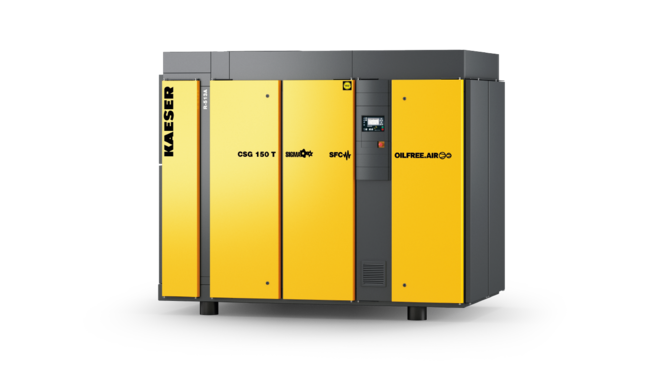

Vijačni kompresor s suhim delovanjem CSG s prigrajenim sušilnikom

Enostaven dostop

Vse sestavne dele hladilnega sušilnika je mogoče enostavno doseči prek sprednje servisne lopute. Vzdrževanje in servisiranje hladilnega sušilnika je zato izjemno enostavno.

Pogled v vgrajen rotacijski sušilnik

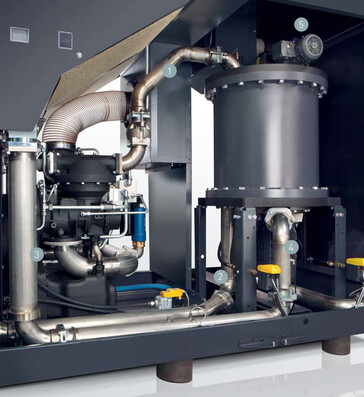

Shema za vgradnjo rotacijskega sušilnika i.HOC
  1. Vhod regeneracijskega zraka
  2. Izhod regeneracijskega zraka
  3. Ločevanje kondenzata
  4. Vhod radialnega kompresorja
  5. Izhod rotacijskega sušilnika i.HOC
Podrobnosti o rotacijskem sušilniku i.HOC

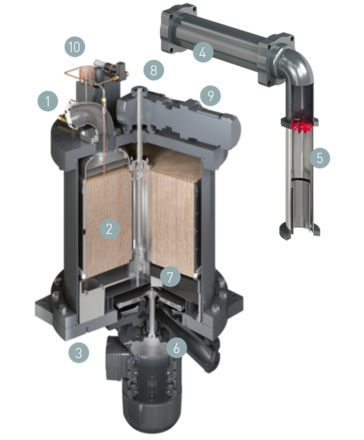

i.HOC – prerez in sestavni deli
  1. Vhod regeneracijskega zraka
  2. Boben (sušilno sredstvo Silicagel)
  3. Izhod regeneracijskega zraka
  4. Toplotni izmenjevalnik, 2. stopnja
  5. Zunanji izločevalnik kondenzata
  6. Radialni ventilator
  7. Demister (izločevalnik kapljic)
  8. Izhod rotacijskega sušilnika
  9. Motor bobna
  10. Senzor tlačnega rosišča (opcijsko)
Tehnični podatki CSG W

Osnovna izvedba

ModelCSG 60 W CSG 75 W CSG 95 W
Obratovalni nadtlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 6,99 5,79 4,93 8,41 7,3 6,31 10,08 8,96 7,67
najv. nadtlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Nazivna moč motorja kW 37 45 55
Mere
Š x G x V mm 		2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 65 66 67
Teža kg 2.500 2.550 2.550

ModelCSG 125 W CSG 150 W
Obratovalni nadtlak bar 6 8,6 11 6 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 13,55 12,45 11,5 15,3 14,73 13,64
najv. nadtlak bar 6 8,6 11 6 8,6 11
Nazivna moč motorja kW 75 90
Mere
Š x G x V mm 		2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 68 69
Teža kg 2.550 2.800

SFC-izvedba

ModelCSG 75 SFC W CSG 95 SFC W CSG 125 SFC W
Obratovalni nadtlak bar 6 8,6 6 8,6 11 6 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 4,24 - 8,56 4,22 - 7,28 4,94 - 9,96 4,93 - 9,03 4,93 - 8,15 5,43 - 13,68 5,42 - 12,26 5,15 - 10,92
najv. nadtlak bar 8,6 8,6 11 8,6 11
Nazivna moč motorja kW 55 55 75 75
Mere
Š x G x V mm 		2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 67 68 69
Teža kg 2.500 2.500 2.550 2.550

ModelCSG 150 SFC W
Obratovalni nadtlak bar 6 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 5,44 - 16,4 5,42 - 14,82 5,41 - 13,6
najv. nadtlak bar 6 11
Nazivna moč motorja kW 90
Mere
Š x G x V mm 		2.200 x 1.530 x 1.960
Priključek stisnjenega zrakaDN65 PN16 DIN
Raven zvočnega tlaka dB(A) 70
Teža kg 2.600

RD-izvedba

ModelCSG 60 i.HOC W CSG 75 i.HOC W CSG 95 i.HOC W
Obratovalni nadtlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 6,99 5,79 4,93 8,41 7,3 6,31 10,08 8,96 7,67
najv. nadtlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Nazivna moč motorja kW 37 45 55
tlačno rosišče °C - - -
Mere
Š x G x V mm 		2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 65 66 67
Teža kg 3.200 3.250 3.250

ModelCSG 125 i.HOC W CSG 150 i.HOC W
Obratovalni nadtlak bar 6 8,6 11 6 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 13,55 12,45 11,5 15,3 14,73 13,64
najv. nadtlak bar 6 8,6 11 6 8,6 11
Nazivna moč motorja kW 75 90
tlačno rosišče °C - -
Mere
Š x G x V mm 		2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 68 69
Teža kg 3.250 3.500

RD-SFC-izvedba

ModelCSG 75 i.HOC SFC W CSG 95 i.HOC SFC W CSG 125 i.HOC SFC W
Obratovalni nadtlak bar 6 8,6 6 8,6 11 6 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 4,24 - 8,58 4,22 - 7,28 4,94 - 9,96 4,93 - 9,03 4,93 - 8,15 5,43 - 13,69 5,42 - 12,26 5,15 - 10,92
najv. nadtlak bar 8,6 8,6 11 8,6 11
Nazivna moč motorja kW 55 55 75 75
tlačno rosišče °C - - -
Mere
Š x G x V mm 		2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 67 68 69
Teža kg 3.200 3.200 3.250 3.250

ModelCSG 150 i.HOC SFC W
Obratovalni nadtlak bar 6 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 5,44 - 16,41 5,42 - 14,84 5,41 - 13,6
najv. nadtlak bar 6 11
Nazivna moč motorja kW 90
tlačno rosišče °C -
Mere
Š x G x V mm 		2.900 x 1.530 x 1.960
Priključek stisnjenega zrakaDN65 PN16 DIN
Raven zvočnega tlaka dB(A) 70
Teža kg 3.300

Prigrajen hlad. sušilnik

ModelABT 130 ABT 150
Poraba moči kW 1,38 1,35
tlačno rosišče °C 3 3
Hladilno sredstvoR-513A R-513A
potencial segrevanja ozračja631 631
Količina hladilnega sredstva kg 1,5 1,1
Teža hladilnega sredstva kot ekvivalent CO2 t 0,9 0,69
Hermetično zaprt hladilni krogotok- -

Tehnični podatki CSG A

Osnovna izvedba

ModelCSG 60 A CSG 75 A CSG 95 A
Obratovalni nadtlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 6,81 5,6 4,72 8,24 7,11 6,11 9,91 8,78 7,47
najv. nadtlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Nazivna moč motorja kW 37 45 55
Mere
Š x G x V mm 		2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 69 69 70
Teža kg 2.500 2.550 2.550

ModelCSG 125 A CSG 150 A
Obratovalni nadtlak bar 6 8,6 11 6 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 13,36 12,27 11,32 15,1 14,53 13,45
najv. nadtlak bar 6 8,6 11 6 8,6 11
Nazivna moč motorja kW 75 90
Mere
Š x G x V mm 		2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 71 72
Teža kg 2.550 2.800

T-izvedba

ModelCSG 60 T A CSG 75 T A CSG 95 T A
Obratovalni nadtlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 6,8 5,59 4,71 8,22 7,1 6,1 9,88 8,77 7,46
najv. nadtlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Nazivna moč motorja kW 37 45 55
tlačno rosišče °C 3 3 3
Hladilni sušilnikABT 150 ABT 150 ABT 150
Mere
Š x G x V mm 		2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 69 69 70
Teža kg 2.700 2.750 2.750

ModelCSG 125 T A CSG 150 T A
Obratovalni nadtlak bar 6 8,6 11 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 13,33 12,24 11,3 14,51 13,43
najv. nadtlak bar 6 8,6 11 8,6 11
Nazivna moč motorja kW 75 90
tlačno rosišče °C 3 3
Hladilni sušilnikABT 150 ABT 150
Mere
Š x G x V mm 		2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 71 72
Teža kg 2.750 3.000

SFC-izvedba

ModelCSG 75 SFC A CSG 95 SFC A CSG 125 SFC A
Obratovalni nadtlak bar 6 8,6 6 8,6 11 6 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 4,04 - 8,27 4,02 - 6,98 4,75 - 9,79 4,73 - 8,71 4,71 - 7,82 5,25 - 13,32 5,22 - 11,9 4,93 - 10,58
najv. nadtlak bar 8,6 8,6 11 8,6 11
Nazivna moč motorja kW 55 55 75 75
Mere
Š x G x V mm 		2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 70 71 72
Teža kg 2.500 2.500 2.550 2.550

ModelCSG 150 SFC A
Obratovalni nadtlak bar 6 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 5,25 - 16,04 5,22 - 14,47 5,2 - 13,25
najv. nadtlak bar 6 11
Nazivna moč motorja kW 90
Mere
Š x G x V mm 		2.200 x 1.530 x 2.125
Priključek stisnjenega zrakaDN65 PN16 DIN
Raven zvočnega tlaka dB(A) 73
Teža kg 2.600

T-SFC-izvedba

ModelCSG 75 T SFC A CSG 95 T SFC A CSG 125 T SFC A
Obratovalni nadtlak bar 6 8,6 6 8,6 11 6 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 4,04 - 8,22 4,01 - 6,96 4,74 - 9,77 4,72 - 8,68 4,71 - 7,79 5,24 - 13,2 5,22 - 11,84 4,93 - 10,54
najv. nadtlak bar 8,6 8,6 11 8,6 11
Nazivna moč motorja kW 55 55 75 75
tlačno rosišče °C 3 3 3
Hladilni sušilnikABT 150 ABT 150 ABT 150
Mere
Š x G x V mm 		2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 70 71 72
Teža kg 2.700 2.700 2.750 2.750

ModelCSG 150 T SFC A
Obratovalni nadtlak bar 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 5,22 - 14,37 5,2 - 13,19
najv. nadtlak bar 11
Nazivna moč motorja kW 90
tlačno rosišče °C 3
Hladilni sušilnikABT 150
Mere
Š x G x V mm 		2.580 x 1.530 x 2.125
Priključek stisnjenega zrakaDN65 PN16 DIN
Raven zvočnega tlaka dB(A) 73
Teža kg 2.800

RD-izvedba

ModelCSG 60 i.HOC A CSG 75 i.HOC A CSG 95 i.HOC A
Obratovalni nadtlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 6,81 5,6 4,72 8,24 7,11 6,11 9,91 8,78 7,47
najv. nadtlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Nazivna moč motorja kW 37 45 55
tlačno rosišče °C - - -
Mere
Š x G x V mm 		2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 69 69 70
Teža kg 3.200 3.250 3.250

ModelCSG 125 i.HOC A CSG 150 i.HOC A
Obratovalni nadtlak bar 6 8,6 11 6 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 13,36 12,27 11,32 15,1 14,53 13,45
najv. nadtlak bar 6 8,6 11 6 8,6 11
Nazivna moč motorja kW 75 90
tlačno rosišče °C - -
Mere
Š x G x V mm 		2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 71 72
Teža kg 3.250 3.500

RD-SFC-izvedba

ModelCSG 75 i.HOC SFC A CSG 95 i.HOC SFC A CSG 125 i.HOC SFC A
Obratovalni nadtlak bar 6 8,6 6 8,6 11 6 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 4,04 - 8,29 4,02 - 6,99 4,75 - 9,79 4,73 - 8,71 4,71 - 7,82 5,25 - 13,32 5,22 - 11,9 4,93 - 10,58
najv. nadtlak bar 8,6 8,6 11 8,6 11
Nazivna moč motorja kW 55 55 75 75
tlačno rosišče °C - - -
Mere
Š x G x V mm 		2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125
Priključek stisnjenega zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Raven zvočnega tlaka dB(A) 70 71 72
Teža kg 3.200 3.200 3.250 3.250

ModelCSG 150 i.HOC SFC A
Obratovalni nadtlak bar 6 8,6 11
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 5,25 - 16,04 5,22 - 14,5 5,2 - 13,25
najv. nadtlak bar 6 11
Nazivna moč motorja kW 90
tlačno rosišče °C -
Mere
Š x G x V mm 		2.900 x 1.530 x 2.125
Priključek stisnjenega zrakaDN65 PN16 DIN
Raven zvočnega tlaka dB(A) 73
Teža kg 3.300

Prigrajen hlad. sušilnik

ModelABT 130 ABT 150
Poraba moči kW 1,38 1,35
tlačno rosišče °C 3 3
Hladilno sredstvoR-513A R-513A
potencial segrevanja ozračja631 631
Količina hladilnega sredstva kg 1,5 1,1
Teža hladilnega sredstva kot ekvivalent CO2 t 0,9 0,69
Hermetično zaprt hladilni krogotok- -

Tehnični podatki DSG-2 W

Osnovna izvedba

ModelDSG 140-2 W DSG 180-2 W DSG 220-2 W
Obratovalni nadtlak bar 8 10 4 6 8 10 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
najv. nadtlak bar 8 10 4 6 8 10 4 6 8 10
Nazivna moč motorja kW 90 110 132
Mere
Š x G x V mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Priključek stisnjenega zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Raven zvočnega tlaka dB(A) 69 70 71
Teža kg 3.100 3.250 3.350

ModelDSG 260-2 W DSG 290-2 W
Obratovalni nadtlak bar 4 6 8 10 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
najv. nadtlak bar 4 8 10 8 10
Nazivna moč motorja kW 160 200
Mere
Š x G x V mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Priključek stisnjenega zrakaDN80 PN16 DIN DN80 PN16 DIN
Raven zvočnega tlaka dB(A) 74 75
Teža kg 3.500 3.700

SFC-izvedba

ModelDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Obratovalni nadtlak bar 4 6 8 10 4 6 8 10 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
najv. nadtlak bar 6 10 8,5 10 7 10
Nazivna moč motorja kW 110 132 160
Mere
Š x G x V mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Priključek stisnjenega zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Raven zvočnega tlaka dB(A) 71 72 75
Teža kg 3.850 3.950 4.100

ModelDSG 290-2 SFC W
Obratovalni nadtlak bar 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
najv. nadtlak bar 8,5 10
Nazivna moč motorja kW 200
Mere
Š x G x V mm 		3.435 x 1.750 x 2.060
Priključek stisnjenega zrakaDN80 PN16 DIN
Raven zvočnega tlaka dB(A) 76
Teža kg 4.300

RD-izvedba

ModelDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Obratovalni nadtlak bar 8 10 6 8 10 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
najv. nadtlak bar 8 10 6 8 10 6 8 10
Nazivna moč motorja kW 90 110 132
tlačno rosišče °C -32 -36 -24 -33 -36 -24 -33 -36
Mere
Š x G x V mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Priključek stisnjenega zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Raven zvočnega tlaka dB(A) 69 70 71
Teža kg 4.200 4.350 4.450

ModelDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Obratovalni nadtlak bar 6 8 10 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 26,1 26 22,9 28,55 28,5 26
najv. nadtlak bar 8 10 8 10
Nazivna moč motorja kW 160 200
tlačno rosišče °C -25 -33 -36 -24 -33 -36
Mere
Š x G x V mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Priključek stisnjenega zrakaDN80 PN16 DIN DN80 PN16 DIN
Raven zvočnega tlaka dB(A) 74 75
Teža kg 4.600 4.800

RD-SFC-izvedba

ModelDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Obratovalni nadtlak bar 6 8 10 6 8 10 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
najv. nadtlak bar 6 10 8,5 10 7 10
Nazivna moč motorja kW 110 132 160
tlačno rosišče °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Mere
Š x G x V mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Priključek stisnjenega zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Raven zvočnega tlaka dB(A) 71 72 75
Teža kg 4.950 5.050 5.200

ModelDSG 290-2 i.HOC SFC W
Obratovalni nadtlak bar 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
najv. nadtlak bar 8,5 10
Nazivna moč motorja kW 200
tlačno rosišče °C -25 -33 -36
Mere
Š x G x V mm 		4.270 x 1.750 x 2.060
Priključek stisnjenega zrakaDN80 PN16 DIN
Raven zvočnega tlaka dB(A) 76
Teža kg 5.400

Tehnični podatki DSG-2 A

Osnovna izvedba

ModelDSG 140-2 A DSG 180-2 A DSG 220-2 A
Obratovalni nadtlak bar 8 10 4 6 8 10 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
najv. nadtlak bar 8 10 4 6 8 10 4 6 8 10
Nazivna moč motorja kW 90 110 132
Mere
Š x G x V mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Priključek stisnjenega zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Raven zvočnega tlaka dB(A) 77 78 78
Teža kg 3.400 3.550 3.650

ModelDSG 260-2 A DSG 290-2 A
Obratovalni nadtlak bar 4 6 8 10 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 28,61 26,1 26 22,9 28,55 28,5 26
najv. nadtlak bar 4 8 10 8 10
Nazivna moč motorja kW 160 200
Mere
Š x G x V mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Priključek stisnjenega zrakaDN80 PN16 DIN DN80 PN16 DIN
Raven zvočnega tlaka dB(A) 79 81
Teža kg 3.800 4.000

SFC-izvedba

ModelDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Obratovalni nadtlak bar 4 6 8 10 4 6 8 10 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
najv. nadtlak bar 6 10 8,5 10 7 10
Nazivna moč motorja kW 110 132 160
Mere
Š x G x V mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Priključek stisnjenega zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Raven zvočnega tlaka dB(A) 79 79 80
Teža kg 4.150 4.250 4.400

ModelDSG 290-2 SFC A
Obratovalni nadtlak bar 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
najv. nadtlak bar 8,5 10
Nazivna moč motorja kW 200
Mere
Š x G x V mm 		3.435 x 1.750 x 2.385
Priključek stisnjenega zrakaDN80 PN16 DIN
Raven zvočnega tlaka dB(A) 82
Teža kg 4.600

RD-izvedba

ModelDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
Obratovalni nadtlak bar 8 10 6 8 10 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
najv. nadtlak bar 8 10 6 8 10 6 8 10
Nazivna moč motorja kW 90 110 132
tlačno rosišče °C -34 -36 -26 -33 -36 -26 -33 -35
Mere
Š x G x V mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Priključek stisnjenega zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Raven zvočnega tlaka dB(A) 77 78 78
Teža kg 4.500 4.650 4.750

ModelDSG 260-2 i.HOC A DSG 290-2 i.HOC A
Obratovalni nadtlak bar 6 8 10 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 26,1 26 22,9 28,55 28,5 26
najv. nadtlak bar 8 10 8 10
Nazivna moč motorja kW 160 200
tlačno rosišče °C -25 -32 -34 -24 -31 -33
Mere
Š x G x V mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Priključek stisnjenega zrakaDN80 PN16 DIN DN80 PN16 DIN
Raven zvočnega tlaka dB(A) 79 81
Teža kg 4.900 5.100

RD-SFC-izvedba

ModelDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
Obratovalni nadtlak bar 6 8 10 6 8 10 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
najv. nadtlak bar 6 10 8,5 10 7 10
Nazivna moč motorja kW 110 132 160
tlačno rosišče °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Mere
Š x G x V mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Priključek stisnjenega zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Raven zvočnega tlaka dB(A) 79 79 80
Teža kg 5.250 5.350 5.500

ModelDSG 290-2 i.HOC SFC A
Obratovalni nadtlak bar 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
najv. nadtlak bar 8,5 10
Nazivna moč motorja kW 200
tlačno rosišče °C -24 -30 -33
Mere
Š x G x V mm 		4.270 x 1.750 x 2.385
Priključek stisnjenega zrakaDN80 PN16 DIN
Raven zvočnega tlaka dB(A) 82
Teža kg 5.700

Tehnični podatki FSG-2 A

Osnovna izvedba

ModelFSG 300-2 A FSG 350-2 A FSG 420-2 A
Obratovalni nadtlak bar 4 6 8 4 6 8 10 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
najv. nadtlak bar 4 8 4 6 8 10 4 6 8 10
Nazivna moč motorja kW 160 200 250
Mere
Š x G x V mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Priključek stisnjenega zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Raven zvočnega tlaka dB(A) 78 78 80
Teža kg 5.550 5.750 5.950

ModelFSG 450-2 A FSG 500-2 A
Obratovalni nadtlak bar 6 8 10 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 50,1 45,6 41,9 50 45,6
najv. nadtlak bar 6 8 10 8 10
Nazivna moč motorja kW 315 315
Mere
Š x G x V mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Priključek stisnjenega zrakaDN150 PN16 DIN DN150 PN16 DIN
Raven zvočnega tlaka dB(A) 81 82
Teža kg 6.250 6.250

SFC-izvedba

ModelFSG 420-2 SFC A FSG 500-2 SFC A FSG 520-2 SFC A
Obratovalni nadtlak bar 4 6 8 10 4 6 8 10 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 12,95 - 45,84 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 15,48 - 50,77 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 15,48 - 50,77 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
najv. nadtlak bar 10 10 10
Nazivna moč motorja kW 250 315 355
Mere
Š x G x V mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Priključek stisnjenega zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Raven zvočnega tlaka dB(A) 81 83 84
Teža kg 6.550 7.000 7.600

RD-izvedba

ModelFSG 300-2 i.HOC A FSG 350-2 i.HOC A FSG 420-2 i.HOC A
Obratovalni nadtlak bar 6 8 6 8 10 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
najv. nadtlak bar 8 6 8 10 6 8 10
Nazivna moč motorja kW 160 200 250
tlačno rosišče °C -22 -31 -20 -29 -34 -19 -28 -32
Mere
Š x G x V mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Priključek stisnjenega zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Raven zvočnega tlaka dB(A) 78 78 80
Teža kg 6.750 6.950 7.150

ModelFSG 450-2 i.HOC A FSG 500-2 i.HOC A
Obratovalni nadtlak bar 8 10 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 45,6 41,9 50 45,6
najv. nadtlak bar 8 10 8 10
Nazivna moč motorja kW 315 315
tlačno rosišče °C -27 -31 -26 -30
Mere
Š x G x V mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Priključek stisnjenega zrakaDN150 PN16 DIN DN150 PN16 DIN
Raven zvočnega tlaka dB(A) 81 82
Teža kg 7.450 7.450

RD-SFC-izvedba

ModelFSG 420-2 i.HOC SFC A FSG 500-2 i.HOC SFC A FSG 520-2 i.HOC SFC A
Obratovalni nadtlak bar 6 8 10 6 8 10 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
najv. nadtlak bar 10 10 10
Nazivna moč motorja kW 250 315 355
tlačno rosišče °C -22 -28 -32 -18 -26 -31 -21 -26 -29
Mere
Š x G x V mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Priključek stisnjenega zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Raven zvočnega tlaka dB(A) 81 83 84
Teža kg 7.750 8.200 8.800

Tehnični podatki FSG-2 W

Osnovna izvedba

ModelFSG 300-2 W FSG 350-2 W FSG 420-2 W
Obratovalni nadtlak bar 4 6 8 4 6 8 10 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
najv. nadtlak bar 4 8 4 6 8 10 4 6 8 10
Nazivna moč motorja kW 160 200 250
Mere
Š x G x V mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Priključek stisnjenega zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Raven zvočnega tlaka dB(A) 74 75 75
Teža kg 5.250 5.450 5.650

ModelFSG 450-2 W FSG 500-2 W FSG 520-2 W
Obratovalni nadtlak bar 6 8 10 8 10 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 50,1 45,6 41,9 50 45,6 50
najv. nadtlak bar 6 8 10 8 10 10
Nazivna moč motorja kW 315 315 355
Mere
Š x G x V mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Priključek stisnjenega zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Raven zvočnega tlaka dB(A) 75 76 77
Teža kg 5.950 5.950 6.550

SFC-izvedba

ModelFSG 420-2 SFC W FSG 500-2 SFC W FSG 520-2 SFC W
Obratovalni nadtlak bar 4 6 8 10 4 6 8 10 4 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 12,95 - 48,53 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 15,48 - 50,77 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 15,48 - 50,77 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
najv. nadtlak bar 10 10 10
Nazivna moč motorja kW 250 315 355
Mere
Š x G x V mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Priključek stisnjenega zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Raven zvočnega tlaka dB(A) 76 77 78
Teža kg 6.250 6.700 7.300

RD-izvedba

ModelFSG 300-2 i.HOC W FSG 350-2 i.HOC W FSG 420-2 i.HOC W
Obratovalni nadtlak bar 6 8 6 8 10 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
najv. nadtlak bar 8 6 8 10 6 8 10
Nazivna moč motorja kW 160 200 250
tlačno rosišče °C -22 -30 -22 -31 -35 -22 -31 -35
Mere
Š x G x V mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Priključek stisnjenega zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Raven zvočnega tlaka dB(A) 74 75 75
Teža kg 6.400 6.600 6.800

ModelFSG 450-2 i.HOC W FSG 500-2 i.HOC W FSG 520-2 i.HOC W
Obratovalni nadtlak bar 6 8 10 8 10 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 50,1 45,6 41,9 50 45,6 50
najv. nadtlak bar 6 8 10 8 10 10
Nazivna moč motorja kW 315 315 355
tlačno rosišče °C -22 -31 -35 -31 -35 -35
Mere
Š x G x V mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Priključek stisnjenega zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Raven zvočnega tlaka dB(A) 75 76 77
Teža kg 7.100 7.100 7.700

RD-SFC-izvedba

ModelFSG 420-2 i.HOC SFC W FSG 500-2 i.HOC SFC W FSG 520-2 i.HOC SFC W
Obratovalni nadtlak bar 6 8 10 6 8 10 6 8 10
Prostorninski tok celotne naprave pri obratovalnem tlaku m³/min 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
najv. nadtlak bar 10 10 10
Nazivna moč motorja kW 250 315 355
tlačno rosišče °C -25 -31 -35 -23 -30 -35 -23 -30 -35
Mere
Š x G x V mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Priključek stisnjenega zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Raven zvočnega tlaka dB(A) 76 77 78
Teža kg 7.400 7.850 8.450

Natisni stran
