Kompakten hladilni sušilec KRYOSEC do 4,5 m³/min

Robustni prostorski čudeži za optimalno zaščito pred vlago v vseh fazah obratovanja

Kompaktni hladilni sušilniki KRYOSEC* navdušujejo z vrhunsko industrijsko kakovostjo „izdelano v Nemčiji“. Zagotavljajo zanesljivo zaščito pred vlago pri temperaturi okolice +50 °C. Nizka izguba tlaka v sistemu toplotnega izmenjevalnika iz nerjavnega jekla in konstrukcija, ki zahteva le malo vzdrževanja, sta zagotovilo za gospodarno obratovanje. Zaradi kompaktne izvedbe imajo dovolj prostora neposredno na mestu uporabe, tj. pod odri za postavitev strojev, pod delovnimi ploščadmi in celo na steni (serija TAH).

  • Zanesljivo suh stisnjen zrak od 0,35 do 4,5 m³/min
  • Obratovalni tlak do 16 barov
  • Možnosti: Elektronsko krmiljen sistem za odvajanje kondenzata ECO-DRAIN in/ali elektronski termostat za opozorilo za tlačno rosišče – oba z alarmnim kontaktom brez potenciala

Prednosti

  • Zanesljiva zaščita pred vlago:
    Sušilniki KRYOSEC ohlajajo vlažen stisnjeni zrak s kakovostnim sistemom za izmenjavo toplote iz plošč iz nerjavnega jekla. Nastali kondenzat se učinkovito izloča v integriranem ločevalniku v vseh fazah obratovanja. Elektronsko krmiljen sistem za odvajanje kondenzata ECO-DRAIN skrbi za zanesljivo odvajanje kondenzata.
  • Tudi za visoke temperature okolice:
    Sušilniki KRYOSEC zanesljivo izločajo vlago tudi pri zahtevnih delovnih pogojih. K temu odločilno pripomorejo bogato dimenzionirani toplotni izmenjevalniki in površine kondenzatorja hladilnega sredstva ter definirano vodenje hladilnega zraka.
  • Industrijska kakovost v skladu s standardi:
    Sušilniki KRYOSEC izpolnjujejo varnostne zahteve za stroje (EN 60204-1). Hladilni sušilniki so opremljeni s stikalom vklop/izklop z možnostjo zaklepanja in imajo vgrajeno ločilno omrežno stikalo. Zaradi zelo kakovostne izdelave in kompaktne izvedbe so hladilni sušilniki poleg tega idealni za namensko decentralizirano namestitev ob proizvodnih in obdelovalnih strojih, katerih delovanje je odvisno od zelo kakovostno pripravljenega stisnjenega zraka.

* Ta serija hladilnik sušilnikov vsebuje fluoriran toplogredni plin. Hladilno sredstvo vseh modelov za leto 2019 je spremenjeno iz R-134a (toplogredni potencial 1430) na R-513A (toplogredni potencial 631). Z veseljem vam odgovorimo na vprašanja napredka te spremembe.

Popolna dopolnitev: ločevalnik olja in vode AQUAMAT
Sistem za pripravo kondenzata AQUAMAT

Naš nasvet: Ločevalnik olja in vode AQUAMAT omogoča obdelavo kondenzata pred odvodom v kanalizacijo, ki je cenovno ugodna in v skladu s predpisi.



Podrobnosti izdelka

Oprema

Hladilni krog

  • Hladilni krog z batnim kompresorjem
  • Sklop ventilatorja in kondenzatorja
  • Sušilnik filtra
  • Kapilarne cevi
  • Izoliran izmenjevalnik toplote zrak/zrak in zrak/hladilno sredstvo z integriranim izločevalnikom kondenzata iz nerjavnega jekla (bakreno spajkan)
  • Regulator obvoda vročih plinov

Odvod kondenzata

Elektronsko krmiljen sistem za odvajanje kondenzata ECO-DRAIN 30

  • Elektronsko krmiljen sistem za odvajanje kondenzata ECO-DRAIN 30 s krogelnim ventilom v odvodu kondenzata, vključno z izolacijo hladnih površin

Električni deli in prikazi

  • Mehanski prikaz trenda tlačnega rosišča
  • Električna oprema v skladu s standardom EN 60204-1: glavno stikalo z možnostjo zaklepanja z integrirano omrežno ločevalno napravo

Ohišje

Kompakten hladilni sušilnik KRYOSEC – nizek z možnostjo stenske namestitve.

  • Prašno barvano ohišje naprave s snemljivim pokrovom in noge stroja
  • Pripravljen za stensko namestitev (samo serija TAH)

Priključki

  • Izvedba vključno z omrežnim priključnim kablom brez natezne obremenitve (brez vtiča)
  • Notranja napeljava
  • Dvovijačnik za priključitev zunanjega odvoda kondenzata

Dokumentacija

  • Vključno z navodili za uporabo in izjava ES o skladnosti (različica za EU)

Dodatno: Kontakt brez potenciala "Opozorilo za tlačno rosišče"

  • Dodatna oprema z elektronskim termostatom z izhodom brez potenciala
  • Nameščen v notranjosti naprave in pripravljen za merjenje
  • Odjem signala na mestu uporabe neposredno na izhodu
  • Možnost nastavitve ustrezne zgornje in spodnje meje preklopa

Dodatno: Sistem za odvajanje kondenzata, vključno s kontaktom brez potenciala

  • Možna izvedba z elektronskim sistemom za odvajanje kondenzata ECO-DRAIN 31 z alarmnim kontaktom brez potenciala
  • Odjem signala neposredno na izhodu

Zgradba in funkcija

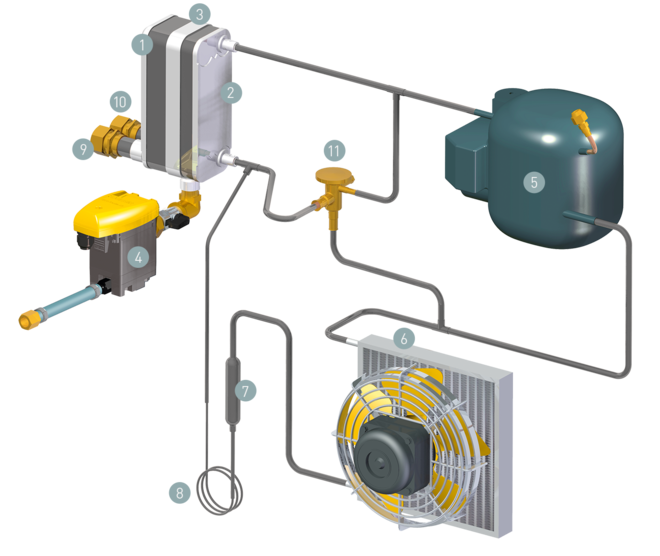

Shema zgradbe kompaktnih hladilnih sušilnikov TAH in TCH
  1. Toplotni izmenjevalec zrak/zrak
  2. Toplotni izmenjevalec zrak/hladilno sredstvo
  3. Izločevalnik kondenzata
  4. Odvod kondenzata
  5. Kompresor hladilnega sredstva
  6. Kondenzator hladilnega sredstva z ventilatorjem (zračno hlajen)
  1. Sušilnik filtra
  2. Kapilarna cev (uparjanje in hlajenje hladilnega sredstva)
  3. Vstop stisnjenega zraka
  4. Izhod stisnjenega zraka
  5. Regulator obvoda vročih plinov
Tehnični podatki TAH

Osnovna izvedba

ModelTAH 5 TAH 7 TAH 10
Prostorninski tok m³/min 0,35 0,6 0,8
Izguba tlaka bar 0,05 0,13 0,15
Električna poraba moči pri 100 % Vol. kW 0,2 0,2 0,28
Obratovalni nadtlak bar 3 - 16 3 - 16 3 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 60 60 60
Hladilno sredstvoR-513A R-513A R-513A
Teža kg 24 24 26
Mere Š x G x V mm 386 x 473 x 440 386 x 473 x 440 386 x 473 x 440
Priključek stisnjenega zrakaG ½ G ½ G ½
Priključek odtoka kondenzataG ¼ G ¼ G ¼
Oskrbovanje z električnim tokom230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Teža hladilnega sredstva kg 0,14 0,19 0,21
Teža hladilnega sredstva kot ekvivalent CO2 t 0,09 0,12 0,13
hermetično zaprt hladilni krogotok

Tehnični podatki TBH

Osnovna izvedba

ModelTBH 14 TBH 16 TBH 23
Prostorninski tok m³/min 1,2 1,6 2,2
Izguba tlaka bar 0,22 0,24 0,23
Električna poraba moči pri 100 % Vol. kW 0,36 0,45 0,57
Obratovalni nadtlak bar 3 - 16 3 - 16 3 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 60 60 60
Hladilno sredstvoR-513A R-513A R-513A
Teža kg 33 38 46
Mere Š x G x V mm 462 x 525 x 548 462 x 525 x 548 462 x 525 x 548
Priključek stisnjenega zrakaG ½ G ½ G 1
Priključek odtoka kondenzataG ¼ G ¼ G ¼
Oskrbovanje z električnim tokom230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Teža hladilnega sredstva kg 0,29 0,44 0,49
Teža hladilnega sredstva kot ekvivalent CO2 t 0,18 0,28 0,31
hermetično zaprt hladilni krogotok

Tehnični podatki TCH

Osnovna izvedba

ModelTCH 27 TCH 33 TCH 36
Prostorninski tok m³/min 2,6 3,15 3,5
Izguba tlaka bar 0,18 0,19 0,21
Električna poraba moči pri 100 % Vol. kW 0,6 0,8 1,08
Obratovalni nadtlak bar 3 - 16 3 - 16 3 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 60 60 60
Hladilno sredstvoR-513A R-513A R-513A
Teža kg 56 66 69
Mere Š x G x V mm 640 x 663 x 609 640 x 663 x 609 640 x 663 x 609
Priključek stisnjenega zrakaG 1 G 1¼ G 1¼
Priključek odtoka kondenzataG ¼ G ¼ G ¼
Oskrbovanje z električnim tokom230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Teža hladilnega sredstva kg 0,62 0,74 0,95
Teža hladilnega sredstva kot ekvivalent CO2 t 0,39 0,47 0,6
hermetično zaprt hladilni krogotok - - -

ModelTCH 45
Prostorninski tok m³/min 4,5
Izguba tlaka bar 0,18
Električna poraba moči pri 100 % Vol. kW 1,33
Obratovalni nadtlak bar 3 - 16
Temperatura okolice °C 3 - 50
Vstopna temperatura °C 60
Hladilno sredstvoR-513A
Teža kg 75
Mere Š x G x V mm 640 x 663 x 609
Priključek stisnjenega zrakaG 1¼
Priključek odtoka kondenzataG ¼
Oskrbovanje z električnim tokom230 V / 1 / 60 Hz
Teža hladilnega sredstva kg 1,03
Teža hladilnega sredstva kot ekvivalent CO2 t 0,65
hermetično zaprt hladilni krogotok -
