KAESER FILTER od 0,6 do 32,0 m³/min

Stroškovno učinkovito do najvišje kakovosti stisnjenega zraka

KAESER FILTRI so ključne komponente pri pripravi stisnjenega zraka vseh stopenj čistosti v skladu z ISO 8573-1. Filtri delujejo z zelo nizkim diferenčnim tlakom. Zaradi zgradbe, ki ne potrebuje veliko servisiranja, poteka odpiranje in zapiranje ohišja filtra brez napak in preprosto, zamenjava filtrirnega elementa pa je hitra in čista.

  • Volumenski pretok: 0,60 do 32,0 m³/min
  • Najvišji obratovalni tlak: 16 barov
  • Najvišja obratovalna temperatura: 66 °C

Prednosti

  • Čist zrak v skladu s standardom:
    V filtrih KAESER FILTER so uporabljeni moderni globinsko plisirani filtrski mediji za izločanje delcev in aerosolov. Zmogljiva koprena iz ogljika zadržuje oljno paro. Vrhunski podatki o zmogljivosti filtrov KAESER FILTER so bili preverjeni in potrjeni v neodvisni organizaciji za preverjanje kakovosti Lloyd’s Register v skladu s standardom ISO 12500.
  • Manjši je padec tlaka, večji je prihranek:
    Filtri serije KAESER FILTER imajo bogato dimenzionirano ohišje in filtrirno površino, inovativno izvedeni pretok zraka in zelo zmogljive filtrske medije. Filtri dosegajo do 50 % manjši padec tlaka kot drugi filtri, in to skoraj konstantno v življenjski dobi filtrskega elementa. Rezultat je manj stroškov in emisij CO2 ter razbremenitev predhodnih kompresorjev.
  • Za servisiranje prijazna zgradba in varna uporaba:
    Filtri iz serije KAESER FILTER so sestavljeni iz aluminijastega ohišja, ki je zaščiteno pred korozijo, in trdnih filtrskih elementov. Priročno bajonetno zapiralo zagotavlja samodejno postavitev tesnila ohišja in elementa. S tem je zagotovljeno, da je ohišje filtra mogoče zatesniti samo, če je vstavljen filtrski element. Aretirni vijak onemogoča nenamerno odpiranje ohišja pod tlakom in obenem služi za odzračevanje ohišja.

Popolna dopolnitev: ločevalnik olja in vode AQUAMAT
Sistem za pripravo kondenzata AQUAMAT

Naš nasvet: Ločevalnik olja in vode AQUAMAT omogoča obdelavo kondenzata pred odvodom v kanalizacijo, ki je cenovno ugodna in v skladu s predpisi.



Podrobnosti izdelka

Čistost zraka za vsako potrebo

Stopnja filtriranja KB koalescentni filter
Basic
KE koalescentni filter
Extra
KD filter za prah
Dust
KA filter z aktivnim ogljem
Adsorption
KBE Extra Combination KEA Carbon Combination
Začetni diferenčni tlak pri nasičenosti < 140 mbar < 200 mbar < 30 mbar
(nov, suh)
< 35 mbar
(nov, suh)
< 200 mbar < 240 mbar
Vsebnost aerosola ob vstopu 10 mg/m³ 10 mg/m³ 10 mg/m³ 10 mg/m³
Preostala vsebnost aerosola ob vstopu glede na ISO 12500-1 < 0,01 mg/m³ < 0,01 mg/m³ < 0,01 mg/m³ 0,003 mg/m³
(skupna vsebnost olja)
Filtrirno sredstvo Globinsko plisirano z oporo in poliestrskim drenažnim filcem Globinsko plisirano z oporo Izjemno zmogljiv filc iz ogljikovih vlaken
Uporaba Filtriranje trdih in tekočih aerosolov ter trdnih delcev Uporaba kot KB, vendar za višjo kakovost stisnjenega zraka
Alternativno: Filter za zelo fine delce glede na stopnjo filtriranja KD
Izključno za filtriranje trdnih delcev Izključno za odstranjevanje oljnih hlapov Kombinacija KB in KE: uporaba kot KE, vendar za višjo varnost in kakovost stisnjenega zraka Kombinacija KE in KA: filtriranje aerosolov, trdnih delcev in oljnih hlapov

Manjši je padec tlaka, večji je prihranek
KAESER FILTER: Manjši je padec tlaka, večji je prihranek

Privarčevani stroški za celotno življenjsko dobo izdelka

Gospodarnost filtra za stisnjen zrak je odvisna od padca tlaka na filtru. Filtri serije KAESER FILTER imajo bogato dimenzionirano ohišje in filtrirno površino, inovativno izvedeni pretok zraka in zelo zmogljive filtrske medije. Zato je padec tlaka do 50 % manjši v primerjavi s padcem tlaka v drugih filtrih na tržišču. Padec tlaka ostane praktično konstanten preko celotne življenjske dobe filtra. Zato so predhodni kompresorji manj obremenjeni in omogočajo velike možnosti za prihranek stroškov in CO2.

Želite izvedeti več o tem, kako Kaeser znižuje stroške za celotno življenjsko dobo izdelka?

Zgradba in funkcija
Filtri KAESER – zgradba in funkcija
  1. Vhod za stisnjeni zrak
  2. Prilagodljiva priključna prirobnica
  3. Glava elementa s tesnilom ohišja in elementa
  4. Filtrski element
  5. Izhod za kondenzat (tu s samodejnim sistemom za odvajanje kondenzata)
  6. Izhod za stisnjeni zrak
  7. Blokirni vijak
  8. Bajonetno zapiralo z naslonom
  9. Odzračevalna izvrtina
  10. Manometer diferenčnega tlaka
Visoka zmogljivost absorpcije prahu

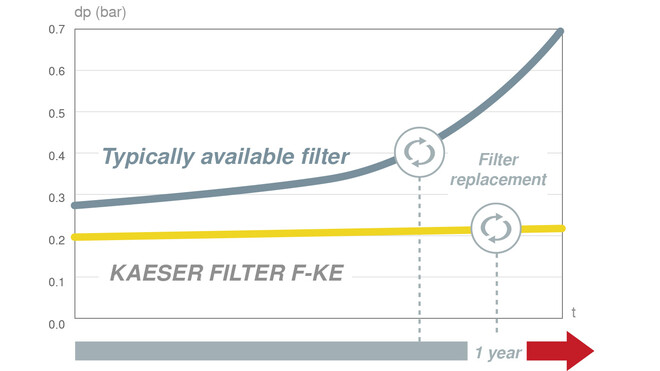

Trajno nizki obratovalni stroški s Kaeserjevimi filtri.

V primerjavi z običajnimi filtri na trgu zagotavljajo filtri KAESER FILTER občutno manjše začetne izgube tlaka. Filtrski elementi izredno dobro adsorbirajo prah, zato ostaja ta dolgo časa na nizki ravni.

Rezultat: trajno nizki obratovalni stroški. Letni servis filtrov za prah in koalescentnih filtrov preprečuje tveganja zaradi spreminjanj in skrbi za optimalno čistost stisnjenega zraka.

Tehnični podatki KE

Osnovna izvedba

ModelF6KE F9KE F16KE
Prostorninski tok m³/min 0,6 0,9 1,6
Priključek stisnjenega zrakaG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Obratovalni nadtlak bar 2 - 16 2 - 16 2 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 3 - 66 3 - 66 3 - 66
Teža kg 3,6 3,7 4,2
Napetost odvoda kondenzata- - -

ModelF22KE F26KE F46KE
Prostorninski tok m³/min 2,2 2,6 4,6
Priključek stisnjenega zrakaG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Obratovalni nadtlak bar 2 - 16 2 - 16 2 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 3 - 66 3 - 66 3 - 66
Teža kg 4,4 4,5 8,4
Napetost odvoda kondenzata- - -

ModelF83KE F110KE F142KE
Prostorninski tok m³/min 8,3 11 14,2
Priključek stisnjenega zrakaG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Obratovalni nadtlak bar 2 - 16 2 - 16 2 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 3 - 66 3 - 66 3 - 66
Teža kg 9,3 10,9 11,1
Napetost odvoda kondenzata- - -

ModelF184KE F250KE F320KE
Prostorninski tok m³/min 18,4 25 32
Priključek stisnjenega zrakaG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Obratovalni nadtlak bar 2 - 16 2 - 16 2 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 3 - 66 3 - 66 3 - 66
Teža kg 16,2 17,9 19,9
Napetost odvoda kondenzata- - -

Tehnični podatki KA

Osnovna izvedba

ModelF6KA F9KA F16KA
Prostorninski tok m³/min 0,6 0,9 1,6
Priključek stisnjenega zrakaG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Obratovalni nadtlak bar 2 - 16 2 - 16 2 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 3 - 66 3 - 66 3 - 66
Teža kg 2,3 2,3 3
Napetost odvoda kondenzata- - -

ModelF22KA F26KA F46KA
Prostorninski tok m³/min 2,2 2,6 4,6
Priključek stisnjenega zrakaG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Obratovalni nadtlak bar 2 - 16 2 - 16 2 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 3 - 66 3 - 66 3 - 66
Teža kg 3,2 3,2 7,2
Napetost odvoda kondenzata- - -

ModelF83KA F110KA F142KA
Prostorninski tok m³/min 8,3 11 14,2
Priključek stisnjenega zrakaG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Obratovalni nadtlak bar 2 - 16 2 - 16 2 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 3 - 66 3 - 66 3 - 66
Teža kg 8,3 9,7 10,1
Napetost odvoda kondenzata- - -

ModelF184KA F250KA F320KA
Prostorninski tok m³/min 18,4 25 32
Priključek stisnjenega zrakaG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Obratovalni nadtlak bar 2 - 16 2 - 16 2 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 3 - 66 3 - 66 3 - 66
Teža kg 15,1 16,9 19,1
Napetost odvoda kondenzata- - -

Tehnični podatki KD

Osnovna izvedba

ModelF6KD F9KD F16KD
Prostorninski tok m³/min 0,6 0,9 1,6
Priključek stisnjenega zrakaG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Obratovalni nadtlak bar 2 - 16 2 - 16 2 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 3 - 66 3 - 66 3 - 66
Teža kg 2,6 2,6 3,2
Napetost odvoda kondenzata- - -

ModelF22KD F26KD F46KD
Prostorninski tok m³/min 2,2 2,6 4,6
Priključek stisnjenega zrakaG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Obratovalni nadtlak bar 2 - 16 2 - 16 2 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 3 - 66 3 - 66 3 - 66
Teža kg 3,5 3,5 7,5
Napetost odvoda kondenzata- - -

ModelF83KD F110KD F142KD
Prostorninski tok m³/min 8,3 11 14,2
Priključek stisnjenega zrakaG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Obratovalni nadtlak bar 2 - 16 2 - 16 2 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 3 - 66 3 - 66 3 - 66
Teža kg 8,3 9,9 10,2
Napetost odvoda kondenzata- - -

ModelF184KD F250KD F320KD
Prostorninski tok m³/min 18,4 25 32
Priključek stisnjenega zrakaG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Obratovalni nadtlak bar 2 - 16 2 - 16 2 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 3 - 66 3 - 66 3 - 66
Teža kg 15,4 17,2 19,4
Napetost odvoda kondenzata- - -

Tehnični podatki KB

Osnovna izvedba

ModelF6KB F9KB F16KB
Prostorninski tok m³/min 0,6 0,9 1,6
Priključek stisnjenega zrakaG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Obratovalni nadtlak bar 2 - 16 2 - 16 2 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 3 - 66 3 - 66 3 - 66
Teža kg 3,6 3,6 4,2
Napetost odvoda kondenzata95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelF22KB F26KB F46KB
Prostorninski tok m³/min 2,2 2,6 4,6
Priključek stisnjenega zrakaG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Obratovalni nadtlak bar 2 - 16 2 - 16 2 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 3 - 66 3 - 66 3 - 66
Teža kg 4,4 4,5 8,4
Napetost odvoda kondenzata95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelF83KB F110KB F142KB
Prostorninski tok m³/min 8,3 11 14,2
Priključek stisnjenega zrakaG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Obratovalni nadtlak bar 2 - 16 2 - 16 2 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 3 - 66 3 - 66 3 - 66
Teža kg 9,3 10,9 11,1
Napetost odvoda kondenzata95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelF184KB F250KB F320KB
Prostorninski tok m³/min 18,4 25 32
Priključek stisnjenega zrakaG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Obratovalni nadtlak bar 2 - 16 2 - 16 2 - 16
Temperatura okolice °C 3 - 50 3 - 50 3 - 50
Vstopna temperatura °C 3 - 66 3 - 66 3 - 66
Teža kg 16,1 17,8 19,8
Napetost odvoda kondenzata95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%
