Vijačna puhala do 250 kW

Energetsko varčna – brezkompromisno učinkovita

Prihodnost na področju nizkega tlaka se je pričela: Ideje podjetja Kaeser, kot je svetovno znan vijačni profil SIGMA, pomenijo do 35 % dvig učinkovitosti! Tudi v smislu zagona, upravljanja in vzdrževanja naše robustne naprave za neprekinjeno delovanje razvija vse potenciale varčevanja.

  • visoko učinkovite naprave puhal, ki potrebujejo le malo vzdrževanja – z dvogrednimi bloki SIGMA
  • izbirno z zaganjalnikom Y/D (STC) ali frekvenčnim pretvornikom (SFC)
  • Celovita rešitev "Plug-and-Play z močnostnim električnim modulom, krmilnim sistemom SIGMA CONTROL 2 in nastavljenim jermenskim pogonom, tovarniško napolnjena z oljem.

Z novo tehnologijo vijačnih puhal stranke pridobivajo na področjih komunalne in industrijske priprave odpadne vode ter flotacije in vrtinčenja, kjer se puhala uporabljajo kot naprave za neprekinjeno delovanje in kjer nizka poraba energije igra pomembno vlogo.

Prednosti

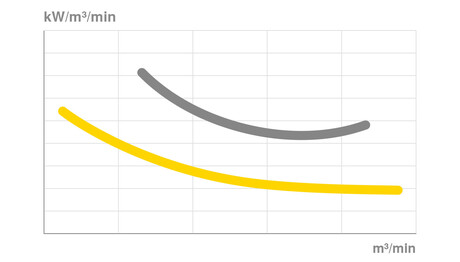

  • Najvišja učinkovitost celotnega stroja:
    Stavimo na rotorje s profilom SIGMA, optimalen prenos med motorjem in puhalom ter najnižje izgube tlaka vseh komponent.
  • Najnižja količina tresljajev v priključenih procesnih cevovodih:
    Posebni adsorbcijski dušilci hrupa, ki delujejo na širokem frekvenčnem območju, močno znižujejo nastajanje hrupa stroja in cevovoda.
  • Zaščita pred prekinitvami obratovanja:
    Posebej vzdržljive komponente zagotavljajo zanesljivo obratovanje. Zaradi inteligentne zasnove so pomožni agregati (npr. za tesnjenje in hlajenje) nepotrebni. Številni senzorji omogočajo daljinski nadzor obratovalnega stanja.

Dobičkonosno zaradi nizkih stroškov Life-Cycle-Costs
Stroški za celotno življenjsko dobo

Naša celotna zasnova za optimalno donosnost: Največja energetska učinkovitost, najvišja razpoložljivost stisnjenega zraka in servisno ter svetovalno omrežje po vsem svetu s hitrimi odzivnimi časi.



Podrobnosti izdelka

Oprema

Funkcija Plug-and-Play

Puhala, pripravljena na priključitev, so v celoti opremljena s senzorji, STC/SFC, SIGMA CONTROL 2 in stikalom za izklop v sili, napolnjena z oljem in certificirana.

Blok puhala

Izjemno zmogljiv blok puhala s profilom SIGMA Profil

  • visoko učinkovit blok puhala s profilom SIGMA in visoko stopnjo dobave pri najnižji možni porabi moči

Ležaji in tesnila

  • Robustni valjčni ležaji prevzamejo 100 % radialnih sil
  • zanesljivo tesnilo z drsnim obročem, ki ne potrebuje vzdrževanja, za izvedbo vrtenja na pogonski gredi bloka vijačnega puhala

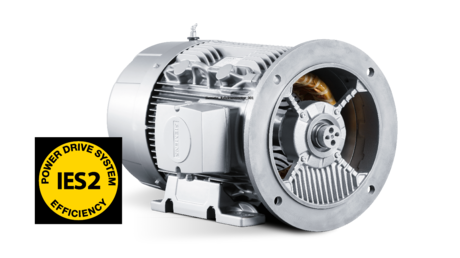

Motor IE3

  • Izdelek blagovne znamke Siemens
  • Motor Premium-Efficiency v skladu z IE3 in visokim izkoristkom
  • trije hladni vodniki serijsko
  • pri napravah z regulacijo števila vrtljajev usklajeno s frekvenčnim pretvornikom SFC
  • osrednje, dobro dostopno mazalno mesto za motorje z ležaji motorja, ki jih je mogoče dodatno mazati, za hitro in varno vzdrževanje

jermenski pogon (vijačno puhalo EBS/FBS)

  • samodejno napenjanje klinastega jermena s prikazom
  • stalen najboljši možni izkoristek pri prenosu
  • znižani stroški vzdrževanja
  • serijska zaščita klinastega jermena z dodatnim hlajenjem jermenov

direktni pogon (vijačno puhalo DBS)

  • integriran prenos menjalnika s skoraj 100 % izkoristkom pri prenosu moči
  • na izbiro različna razmerja prenosa
  • uporaba serijskih elektromotorjev
  • nadpovprečna življenjska doba z optimirano porazdelitvijo moči v menjalniku

Blažilnik tresljajev/udarcev

  • učinkovit adsorpcijski dušilec hrupa na sesalni in tlačni strani s širokim frekvenčnim območjem proti tresljajem procesnega zraka
  • močno dušenje zvoka tekočine, ki prihaja v cevovode

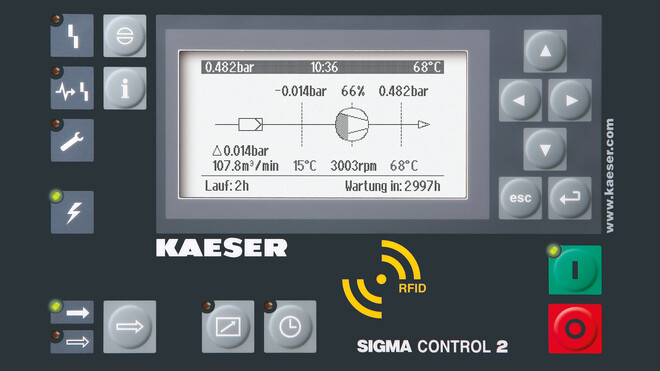

SIGMA CONTROL 2

SIGMA CONTROL 2 – reža za kartico SD

  • Lučka LED v barvah semaforja za prikaz stanja delovanja
  • Prikaz nešifriranega besedila
  • Izbira 30 jezikov
  • Piktogramski zaslon na dotik
  • povsem samodejni nadzor in regulacija
  • Krmiljenje Dual, Quadro, Vario in krmiljenje pretoka je mogoče izbrati serijsko
  • Vmesniki: Ethernet
  • dodatni opcijski komunikacijski moduli za: Profibus DP, Modbus, Profinet in DeviceNet
  • reža za SD-pomnilniško kartico za shranjevanje podatkov in posodobitve
  • RFID-čitalnik
  • spletni strežnik
  • Uporabniški vmesnik KAESER CONNECT
  • Vizualizacija vrednosti na analognih in digitalnih vhodih
  • Obvestila o opozorilih in motnjah
  • Grafični prikaz poteka tlaka, temperature in števila vrtljajev

KAESER CONNECT

  • Odprite spletni brskalnik
  • Vnesite IP-naslov SC2 in geslo
  • Prijava v krmilni sistem puhala prek integriranega spletnega strežnika

Uporabniški vmesnik v realnem času prikazuje stanje stroja, vrednosti, ki se nahajajo na analognih in digitalnih vhodih, navaja opozorila in motnje ter grafično prikazuje potek tlaka, temperature in števila vrtljajev.

Funkcija Plug-and-Play

Priklopite, vklopite in že ste pripravljeni

Puhala, pripravljena na namestitev: Priklopite, vklopite in že ste pripravljeni

Puhala, pripravljena na priklop, so v tovarni povsem opremljena s frekvenčnim pretvornikom ali zaganjalnikom Y/D, SIGMA CONTROL 2 in stikalom za izklop v sili. Na ta način že pri načrtovanju, sestavi, dokumentaciji in zagonu prihranite trud, stroške in tveganje.

START CONTROL (STC)

Puhalo – START CONTROL (STC)

Izvedba z vgrajenim zaganjalnikom Y-Δ za obratovanje pri konstantnem številu vrtljajev je opremljena s kakovostnimi kontaktorji, pretokovno zaščito in nadzornikom rotacijskega polja. Opremo naprave dopolnjujeta SIGMA CONTROL 2 in varna tehnika za zaustavitev v sili.

SIGMA FREQUENCY CONTROL (SFC)

Puhalo – SIGMA FREQUENCY CONTROL (SFC)

Frekvenčni pretvornik SFC z regulacijo števila vrtljajev puhala omogoča raznoliko prilagajanje prostorninskega toka porabi v procesu. Vse je tovarniško programirano in parametrirano za takojšnji zagon strojev.

Tehnični podatki

Osnovna izvedba

ModelCBS 120 L CBS 120 M DBS 220 L
največja tlačna razlika – nadtlačno obratovanje mbar 650 1.100 650
največji uporabni prostorninski tok m³/min 12,6 12,5 23
največja nazivna moč motorja kW 18,5 22 30
največja tlačna razlika – podtlačno obratovanje mbar - 550 -
največja sesalna kapaciteta m³/min - 12,5 -
največja nazivna moč motorja kW - 15 -
Nazivna širina priključka DN 80 80 100
Mere s stikalno omarico in zvočnoizolacijskim pokrovom Š x G x V mm 1.110 x 1.370 x 1.670 1.110 x 1.370 x 1.670 1.110 x 1.480 x 1.670
Največja teža kg 730 750 820

ModelDBS 220 M EBS 380 L EBS 380 M
največja tlačna razlika – nadtlačno obratovanje mbar 1.100 650 1.100
največji uporabni prostorninski tok m³/min 22 38 37
največja nazivna moč motorja kW 37 45 75
največja tlačna razlika – podtlačno obratovanje mbar 550 - 550
največja sesalna kapaciteta m³/min 22 - 38
največja nazivna moč motorja kW 22 - 37
Nazivna širina priključka DN 100 150 150
Mere s stikalno omarico in zvočnoizolacijskim pokrovom Š x G x V mm 1.110 x 1.480 x 1.670 1.940 x 1.600 x 1.700 1.940 x 1.600 x 1.700
Največja teža kg 850 1.400 1.600

ModelFBS 660 L FBS 660 M HBS 1600 L
največja tlačna razlika – nadtlačno obratovanje mbar 650 1.100 650
največji uporabni prostorninski tok m³/min 67 66 162
največja nazivna moč motorja kW 90 110 200
največja tlačna razlika – podtlačno obratovanje mbar - 550 -
največja sesalna kapaciteta m³/min - 64 -
največja nazivna moč motorja kW - 75 -
Nazivna širina priključka DN 200 200 300
Mere s stikalno omarico in zvočnoizolacijskim pokrovom Š x G x V mm 2.250 x 1.950 x 1.900 2.250 x 1.950 x 1.900 2.065 x 3.350 x 2.320
Največja teža kg 1.850 2.200 5.880

ModelHBS 1600 M
največja tlačna razlika – nadtlačno obratovanje mbar 1.100
največji uporabni prostorninski tok m³/min 162
največja nazivna moč motorja kW 250
največja tlačna razlika – podtlačno obratovanje mbar 500
največja sesalna kapaciteta m³/min 106,91
največja nazivna moč motorja kW 160
Nazivna širina priključka DN 300
Mere s stikalno omarico in zvočnoizolacijskim pokrovom Š x G x V mm 2.065 x 3.350 x 2.320
Največja teža kg 5.940

Čistilna naprava mesta Kitzingen
Zmanjšajte porabo energije in povečajte količino zraka!

Znižanje porabe energije s posodabljanjem za več kot 20 odstotkov? Kako je to mogoče, izveste v referenčni zgodbi.

Referenčni projekt – Kitzingen
