Sistem za ohranjanje tlaka 4.0


Sistem za ohranjanje tlaka – majhni pomagači z velikim učinkom

Kaeserjevi razviti elektronski sistemi za ohranjanje tlaka serije DHS 4.0 ščitijo ne samo sestavne dela za pripravo, ampak tudi zagotavljajo zanesljivost kakovosti stisnjenega zraka. Celo popoln izklop vaše oskrbe s stisnjenim zrakom ni več noben problem.

Pri padajočem tlaku se hitrost pretoka v cevovodu močno poveča. Kar lahko privede do preobremenitve vseh sestavnih delov sistema za stisnjeni zrak. Uporaba sistema za ohranjanje tlaka KAESER , serije DHS 4.0 zagotavlja potreben najnižji tlak in tako zagotovi varno delovanje zlasti pri zagonu naprave po mirovanju.

Vsak sistem za ohranjanje tlaka je zaradi patentiranega pulzno-širinsko moduliranega sistema reguliranja odlično pripravljen na vse skrajne primere uporabe pnevmatskih naprav – tipično KAESER – izjemna obratovalna zanesljivost in preprosto upravljanje.

  • Velikosti priključkov od G ½ do G 3 in od DN 40 do DN 400
  • Za sisteme z enim ali več vodi za pripravo zraka
  • Natančno prilegajoča se vgradnja s pomočjo številnih vmesnikov in možnosti konfiguracije

Prednosti

  • Dva načina delovanja:
    Zanesljiva oskrba s stisnjenim zrakom in zagotovljena kakovost stisnjenega zraka. Popolnoma nastavljivo na vaše zahteve.
  • Izjemno preprost koncept upravljanja:
    Preprosta konfiguracija v 25 jezikih, takojšnje prepoznavanje delovnega stanja, ročno upravljanje v sili – vse to prihrani čas in poveča varnost.
  • Vezava na SIGMA AIR MANAGER 4.0:
    Sistem za ohranjanje tlaka serije DHS 4.0 lahko prek omrežja SIGMA NETWORK povežete na nadrejeno krmiljenje SIGMA AIR MANAGER 4.0.


Podrobnosti izdelka

Oprema

Dva načina delovanja

  • 1 – "Zanesljiva oskrba s stisnjenim zrakom": Odpiranje in zapiranje krogličnega ventila in zaporne lopute s pulzno modulacijo za učinkovito in pravilno obratovanje oskrbe s stisnjenim zrakom.
  • 2 – "Certificirana kakovost stisnjenega zraka" za redundantno omrežje stisnjenega zraka: dodatno zapira npr. pri motnjah na sušilniku ali filtru (tovarniško nastavljeno)

Elektronska krmilna enota

  • Integriran elektronski merilnik tlaka
  • Reduktor tlaka 0–16 barov
  • LED-dolga luč
  • Mehanski prikaz
  • Procesna enota
  • Nadzor tlaka
  • Zaslon (25 jezikov)
  • Zaščita z geslom
  • Stikalo za izbiro načina delovanja
  • Krmilna enota vrtljiva za 90°
  • Nadzor končnega položaja
  • Programska posodobitev s kartico microSD
  • Tipkovnica in stikalo za izbiro načina delovanja zaščiteno s plombami pred nepooblaščenim dostopom
  • Več napetostno: 100–240 V AC, 50/60 Hz ali 24 V DC

Obračalni pogon

  • Pnevmatski pogon, ki ga potiska vzmet
  • Premikanje krogličnega ventila ali zaporne lopute z notranjim krmilnim tlakom
  • Mast brez silikonov za kroglični ventil in zaporno loputo (standardno), možnost brez silikonov

Upravljanje

  • Vnos gesla in obratovalnih parametrov s tipkovnico, npr. tlak za odpiranje, histereza, odstotni odpiralni/zapiralni čas
  • Možnost nadrejene krmilne enote

  • V primeru izpada električne energije ročno upravljanje s ključi

Vmesniki

  • Brezpotencialni vhodi za "zunanji izklop" npr. motnja sušilnika
  • Brezpotencialni izhodi za "skupno motnjo", "odprto", "zaprto" in "nadzor tlaka"
  • Signal omrežnega tlaka 4–20 mA za krmiljenje kompresorja ali nadrejen krmilnik
  • Priključek za daljinsko upravljanje je pripravljen
  • Komunikacijski priključek Modbus TCP z vtičnim spojem M12

Krogelni ventil ali zaporna loputa

Sposobnost končne namestitve omogoča enostavno predelavo ali razširitev omrežja stisnjenega zraka ter olajša poravnavo in pritrditev v cevovodu za enostavno namestitev.

SIGMA NETWORK

DHS 4.0 so serijsko opremljeni z vmesnikom SIGMA NETWORK, da je upravljanje še udobnejše.

Ni nam vseeno za vašo kompresorsko postajo
DHS 4.0 vgrajen v kompresorsko postajo.

Zasnova zanesljivega sistema s stisnjenim zrakom in hkrati zagotavljanje pogojev za gospodarno in varno obratovanje zahteva naslednje: Poleg želenega tlaka in zahtev glede procesnega zraka je treba pri načrtovanju upoštevati dejavnike kot so cevi, hlajenje, prezračevanje, prostorske danosti in okoljski vidiki. Premišljena postavitev sistema postavlja temelje za kasnejše obratovanje.

Proizvodnja, priprava in zbiralnik za stisnjen zrak so pomembni sestavni deli pri pripravi stisnjene zraka. Če so sestavni deli za pripravo preseženi s previsokimi prostorninskimi toki ali se vod v primeru napake ne zapre, povzroči to neželeno umazanost procesnega zraka. Poleg tega pride tudi do nepotrebnih stroškov, če delujejo kompresorji tudi med vikendi, da izravnajo izgube zaradi puščanja.
S sistemom za ohranjanje tlaka KAESER je to samo še preteklost.

Zanesljiva oskrba s stisnjenim zrakom z zaganjalnikom omrežja

Ščiti vaše sestavne dele.

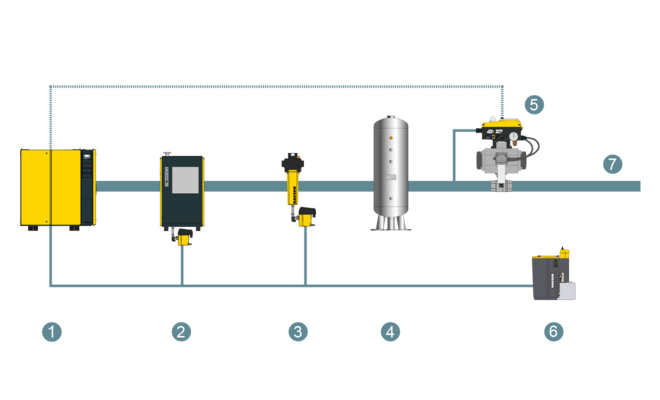

Možnosti uporabe DHS: Zanesljiva oskrba s stisnjenim zrakom z zaganjalnikom omrežja
  1. Kompresor
  2. Hladilni sušilnik z ECO-DRAIN
  3. Filtriranje s sistemom ECO-DRAIN
  4. Posoda za stisnjeni zrak
  1. Elektronski sistem za ohranjanje tlaka DHS 4.0
  2. Priprava kondenzata AQUAMAT
  3. omrežje stisnjenega zraka

Če omrežje po času neobratovanja ni pod pritiskom, pri zagonu kompresorjev ni upora omrežnega tlaka. Sestavni deli sistema za pripravo stisnjenega zraka so namenjeni za prostorninske toke v omrežju stisnjenega zraka med obratovanjem pod obremenitvijo in hitrosti pretoka. Zato obstaja nevarnost (če ni protitlaka), da stisnjeni zrak s preveliko hitrostjo preobremeni filter in sušilec. To lahko uniči filtrske elemente in močno poviša tlačno točko rosišča hladilnega sušilnika. Posledice so nečistoče – kot so olje, delci in vlaga – v vašem cevovodnem omrežju in procesnem zraku.

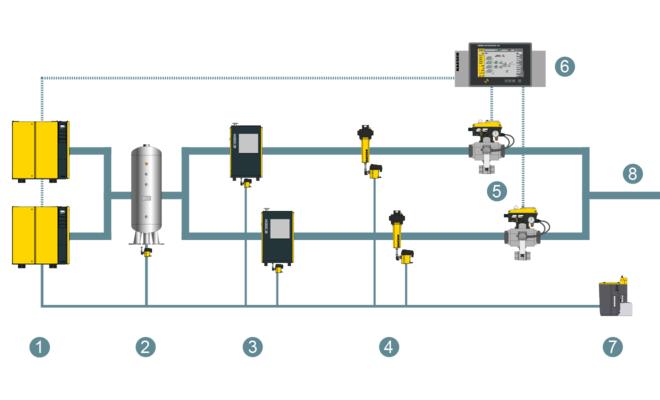

Zanesljiva kakovost stisnjenega zraka z zaganjalnikom omrežja

Proizvodnja brez vmesnih pripetljajev

  1. Kompresorji
  2. Posoda za stisnjeni zrak
  3. Hladilni sušilnik z ECO-DRAIN
  4. Filtriranje s sistemom ECO-DRAIN
  1. Elektronski sistem za ohranjanje tlaka DHS 4.0
  2. SIGMA AIR MANAGER 4.0
  3. Priprava kondenzata AQUAMAT
  4. omrežje stisnjenega zraka

Elektronski sistemi za ohranjanje tlaka so se izkazali tudi med samim obratovanjem Posebej v postajah z več vodov za pripravo so nujni. Zagotavljajo namreč stisnjeni zrak s konstantno visoko kakovostjo. Tako zapira sistem za ohranjanje tlaka pri npr. motnjah na sušilniku ali filtru voda. S tem je zagotovljena ne samo kakovost, ampak tudi ščiti omrežje cevi in porabnika med proizvodnjo.

Tehnični podatki

Tehnične podatke najdete v tej brošuri:
